Рама передняя и задняя кабины 310705756

Рама передняя и задняя кабины 310705756

← Дверь передняя и задняя боковая 310705756 Комплектующие кабины 310705756 →

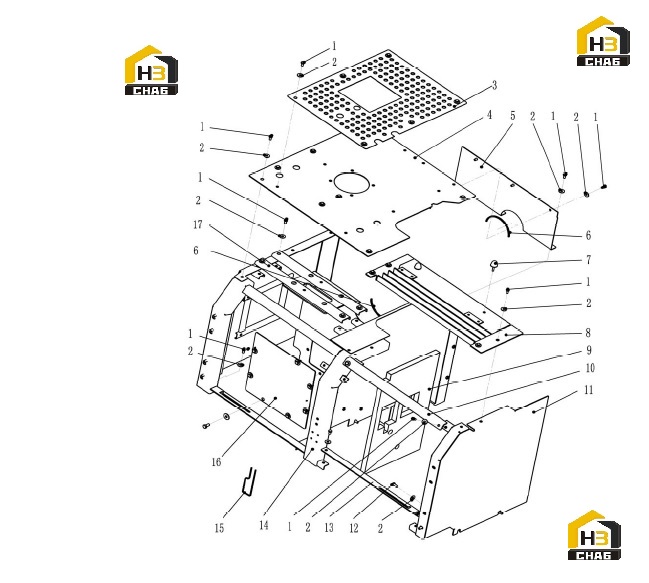

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:805046525
Комплект:44
Примечание:M10x20
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:805338268
Комплект:44
Примечание:10
0 ₽
шт
№ на схеме:3
Наименование:ANTI-SKID PLATE
Каталожный номер:310705906
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:COVER
Каталожный номер:310705889
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PLATE
Каталожный номер:310705907
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:LATEX
Каталожный номер:801971131
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:STOPPER BALL
Каталожный номер:801905669
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:COVER
Каталожный номер:310705892
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SPONGE
Каталожный номер:310705872
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BEAM
Каталожный номер:310705869
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:FRAME
Каталожный номер:310705805
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:805011330
Комплект:3
Примечание:M10x25
0 ₽
шт
№ на схеме:13
Наименование:BEAM
Каталожный номер:310705870
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:FRAME
Каталожный номер:310705812
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:LATEX
Каталожный номер:801970569
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:COVER
Каталожный номер:310707208
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER
Каталожный номер:310705849
Комплект:1
Примечание:
