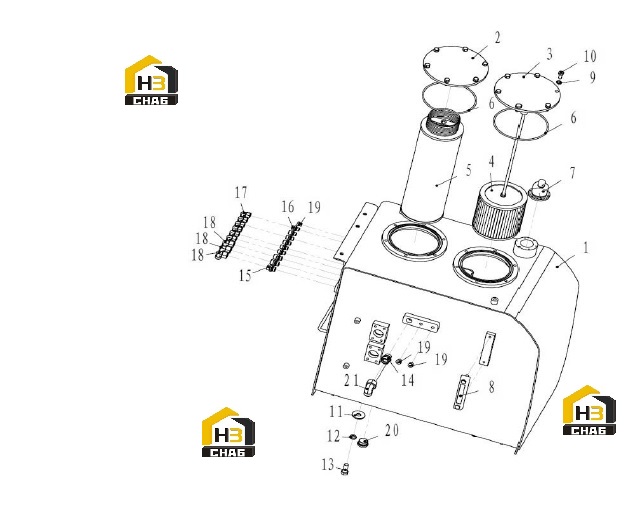

Бак гидравлический 310705755

← Клапан регулирующий с комплектующими 803078356 Система гидравлическая пилотного управления 310705467 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TANK

Каталожный номер:310705727

Комплект:1

Примечание:

№ на схеме:2

Наименование:FLANGE

Каталожный номер:310705726

Комплект:1

Примечание:

№ на схеме:3

Наименование:FLANGE

Каталожный номер:310705725

Комплект:1

Примечание:

№ на схеме:4

Наименование:SUCTION FALTRATOR

Каталожный номер:803406072

Комплект:1

Примечание:

№ на схеме:5

Наименование:FALTRATOR

Каталожный номер:803406073

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:801100123

Комплект:2

Примечание:

№ на схеме:7

Наименование:Air filter assembly

Каталожный номер:803073165

Комплект:1

Примечание:

№ на схеме:8

Наименование:LEVEL GAUGE

Каталожный номер:803173177

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:805338261

Комплект:12

Примечание:12

№ на схеме:10

Наименование:BOLT

Каталожный номер:805046469

Комплект:12

Примечание:M12x25

№ на схеме:11

Наименование:WASHER

Каталожный номер:805338274

Комплект:4

Примечание:16

№ на схеме:12

Наименование:WASHER

Каталожный номер:805338263

Комплект:4

Примечание:16

№ на схеме:13

Наименование:BOLT

Каталожный номер:805006332

Комплект:4

Примечание:M16x40 10.9

№ на схеме:14

Наименование:JOINT

Каталожный номер:803173220

Комплект:1

Примечание:

№ на схеме:15

Наименование:JOINT

Каталожный номер:803163584

Комплект:3

Примечание:

№ на схеме:16

Наименование:ADAPTER

Каталожный номер:803166495

Комплект:6

Примечание:

№ на схеме:17

Наименование:JOINT

Каталожный номер:803163572

Комплект:6

Примечание:

№ на схеме:18

Наименование:ADAPTER

Каталожный номер:803103775

Комплект:3

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:803172170

Комплект:3

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:803173356

Комплект:1

Примечание:

№ на схеме:21

Наименование:JOINT

Каталожный номер:803166490

Комплект:1

Примечание:
