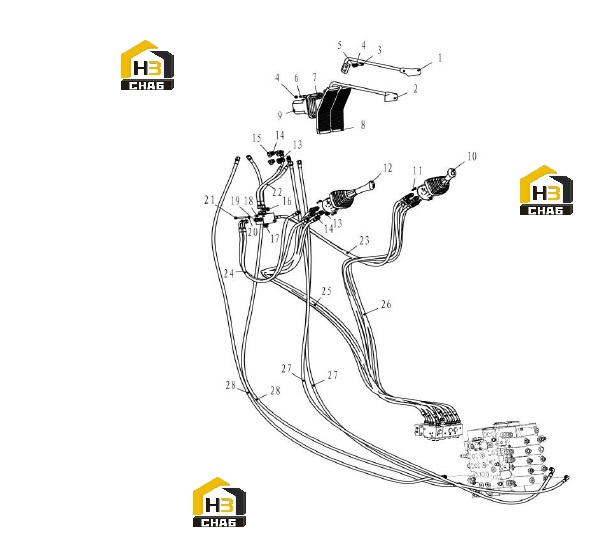

Система гидравлическая пилотного управления 310705467

← Бак гидравлический 310705755 Трубопровод пилотный гидравлический 310705467 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:JOY STICK

Каталожный номер:310705481

Комплект:1

Примечание:

№ на схеме:2

Наименование:JOY STICK

Каталожный номер:310705480

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:805139858

Комплект:4

Примечание:M10x25

№ на схеме:4

Наименование:WASHER

Каталожный номер:805338279

Комплект:4

Примечание:10

№ на схеме:5

Наименование:WASHER

Каталожный номер:805338260

Комплект:8

Примечание:10 805339279

№ на схеме:6

Наименование:BOLT

Каталожный номер:805046528

Комплект:4

Примечание:M10x35

№ на схеме:7

Наименование:PEDAL PILOT VALVE

Каталожный номер:803072054

Комплект:2

Примечание:

№ на схеме:8

Наименование:PEDAL

Каталожный номер:803269117

Комплект:1

Примечание:

№ на схеме:10

Наименование:HANDLE

Каталожный номер:803007151

Комплект:1

Примечание:(RH)

№ на схеме:11

Наименование:SCREW

Каталожный номер:805139840

Комплект:8

Примечание:M6x25

№ на схеме:12

Наименование:HANDLE

Каталожный номер:803007152

Комплект:1

Примечание:(LH)

№ на схеме:13

Наименование:FALTRATOR

Каталожный номер:803386201

Комплект:3

Примечание:

№ на схеме:14

Наименование:JOINT

Каталожный номер:803172160

Комплект:15

Примечание:

№ на схеме:15

Наименование:JOINT

Каталожный номер:803163572

Комплект:4

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:803173593

Комплект:2

Примечание:

№ на схеме:17

Наименование:ADAPTER

Каталожный номер:803164850

Комплект:1

Примечание:

№ на схеме:18

Наименование:DIFFLUENCE

Каталожный номер:803007220

Комплект:1

Примечание:

№ на схеме:19

Наименование:JOINT

Каталожный номер:803163582

Комплект:7

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:805338259

Комплект:2

Примечание:8

№ на схеме:21

Наименование:BOLT

Каталожный номер:805046610

Комплект:2

Примечание:M8x80

№ на схеме:22

Наименование:HOSE

Каталожный номер:803112685

Комплект:2

Примечание:

№ на схеме:23

Наименование:HOSE

Каталожный номер:803176925

Комплект:2

Примечание:

№ на схеме:24

Наименование:HOSE

Каталожный номер:803172172

Комплект:2

Примечание:

№ на схеме:25

Наименование:HOSE

Каталожный номер:803407996

Комплект:4

Примечание:

№ на схеме:26

Наименование:HOSE

Каталожный номер:803165336

Комплект:4

Примечание:

№ на схеме:27

Наименование:HOSE

Каталожный номер:803173403

Комплект:2

Примечание:

№ на схеме:28

Наименование:HOSE

Каталожный номер:803104166

Комплект:2

Примечание:
