Клапан регулирующий с комплектующими 803078356

Клапан регулирующий с комплектующими 803078356

← Клапан регулирующий 803078356 Бак гидравлический 310705755 →

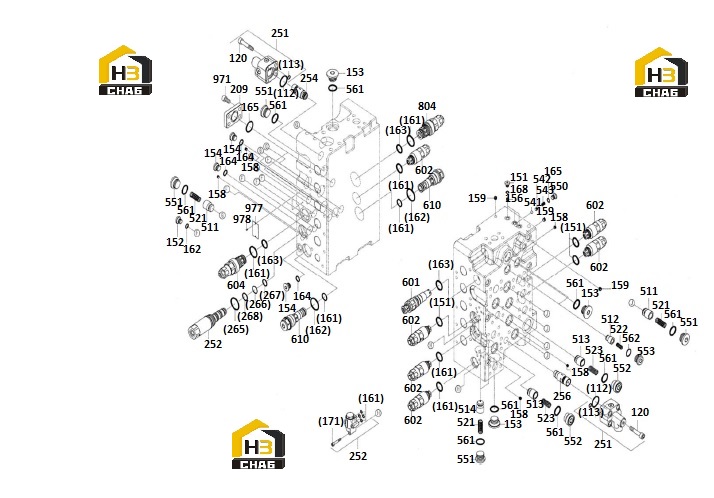

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:152
Наименование:Plug
Каталожный номер:860125562
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:153
Наименование:SPRING
Каталожный номер:860126669
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:154
Наименование:SPRING
Каталожный номер:860126670
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:158
Наименование:SPRING
Каталожный номер:860126668
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:159
Наименование:PLUG
Каталожный номер:860125683
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:161
Наименование:O-RING
Каталожный номер:860127254
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:162
Наименование:O-RING
Каталожный номер:860125861
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:163
Наименование:O-RING
Каталожный номер:860127255
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:164
Наименование:SPRING
Каталожный номер:860126671
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:165
Наименование:SPRING
Каталожный номер:860126667
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:166
Наименование:O-RING
Каталожный номер:860125630
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:209
Наименование:ROH PLUG
Каталожный номер:860125561
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:251
Наименование:ASS'Y,LOGIC CONTROL VAVLE
Каталожный номер:860126682
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:252
Наименование:SUB-ASS'Y,LOCK VAVLE SELECTER
Каталожный номер:860127085
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:254
Наименование:ASS'Y,LOGIC POPPET
Каталожный номер:860127258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:256
Наименование:ASS'Y,LOGIC POPPET
Каталожный номер:860126841
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:257
Наименование:SUB-ASS'Y,ARM REGENERATION CUT
Каталожный номер:860126684
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:328
Наименование:SPRING
Каталожный номер:860127262
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:329
Наименование:SPRING
Каталожный номер:860126672
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:331
Наименование:SEAT,SPRING
Каталожный номер:860126673
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:332
Наименование:SEAT,SPRING
Каталожный номер:860126674
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:333
Наименование:BOLT,SPACER
Каталожный номер:860126675
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:335
Наименование:STOPPER
Каталожный номер:860126842
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:336
Наименование:BOLT,SPACER
Каталожный номер:860126843
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:337
Наименование:STOPPER
Каталожный номер:860126676
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:339
Наименование:STOPPER
Каталожный номер:860126845
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:372
Наименование:SPRING
Каталожный номер:860126677
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:373
Наименование:SPRING
Каталожный номер:860126678
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:511
Наименование:POPPET
Каталожный номер:860126685
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:512
Наименование:POPPET
Каталожный номер:860126686
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:513
Наименование:POPPET
Каталожный номер:860126687
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:514
Наименование:POPPET
Каталожный номер:860127263
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:521
Наименование:SPRING
Каталожный номер:860125620
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:522
Наименование:SPRING
Каталожный номер:860126688
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:523
Наименование:SPRING
Каталожный номер:860126689
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:541
Наименование:BALL,STEEL
Каталожный номер:860125621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:542
Наименование:SEAT,SPRING
Каталожный номер:860126690
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:543
Наименование:SPRING
Каталожный номер:860125623
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:550
Наименование:PLUG
Каталожный номер:860125624
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:551
Наименование:PLUG
Каталожный номер:803173614
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:552
Наименование:PLUG
Каталожный номер:860120091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:553
Наименование:PLUG
Каталожный номер:860120092
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:561
Наименование:O-RING
Каталожный номер:860125565
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:601
Наименование:ASS'Y,MAIN RELIEF VALVE
Каталожный номер:860127264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:602
Наименование:ASS'Y,PORT RELIEF VALVE
Каталожный номер:860126693
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:603
Наименование:ASS'Y,PLUG
Каталожный номер:860127265
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:610
Наименование:ASS'Y,NEGA-CON RELIEF VALVE
Каталожный номер:860126695
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:971
Наименование:SCREW,HEX S.H.C
Каталожный номер:860126696
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:975
Наименование:SCREW,HEX S.H.C
Каталожный номер:860127266
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:977
Наименование:PLATE,NAME
Каталожный номер:860125709
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:978
Наименование:PIN
Каталожный номер:860127267
Комплект:2
Примечание:
