Вентилятор

Вентилятор

← Бачок расширительный Система охлаждения →

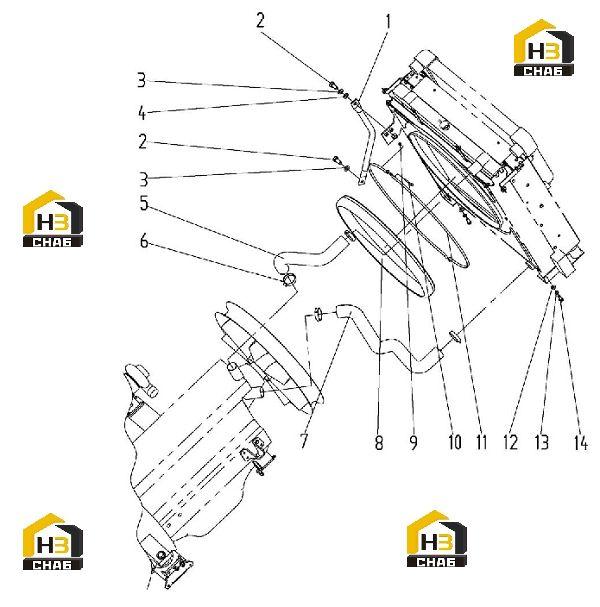

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left Bracket
Каталожный номер:310800187
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805002034
Комплект:2
Примечание:M16×35 GB/T5783-2000
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300011
Комплект:2
Примечание:16 GB/T93-1987
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805300013
Комплект:2
Примечание:16 GB/T97.1-2002
0 ₽
шт
№ на схеме:5
Наименование:Water Hose
Каталожный номер:800104931
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:800104560
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Water Hose
Каталожный номер:800104936
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber ring
Каталожный номер:310800480
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:805200053
Комплект:2
Примечание:M6 GB/T6170-2000
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:805004679
Комплект:2
Примечание:M6×70 GB/T5783-2000
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:310800479
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:805300020
Комплект:4
Примечание:12 GB/T97.1-2002
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:805300018
Комплект:4
Примечание:12 GB/T93-1987
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:805000048
Комплект:4
Примечание:M12×35 GB/T5783-2000
