Система охлаждения

Система охлаждения

← Вентилятор Радиатор в сборе →

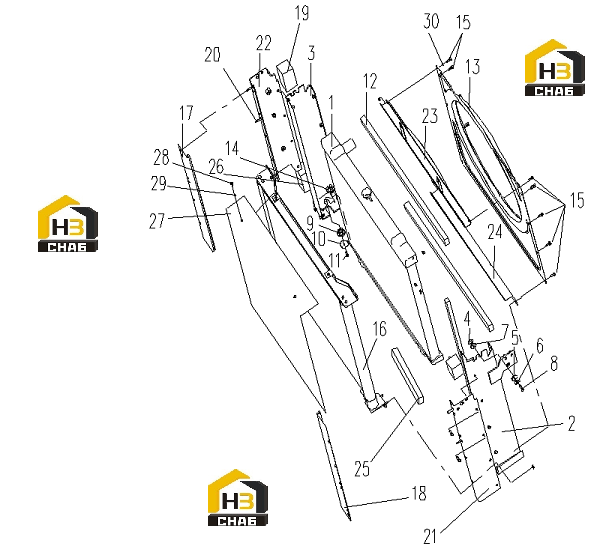

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Radiator Core
Каталожный номер:803007153
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Radiator Left Bracket
Каталожный номер:310600566
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Radiator Right Bracket
Каталожный номер:310800471
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bush
Каталожный номер:310600579
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rubber Washer
Каталожный номер:310600577
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:310600576
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rubber Washer
Каталожный номер:310600578
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000017
Комплект:8
Примечание:M8×25 GB/T5783-2000
0 ₽
шт
№ на схеме:9
Наименование:Rubber Washer
Каталожный номер:310600568
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:310600569
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:805000031
Комплект:2
Примечание:M6×25 GB/T5783-2000
0 ₽
шт
№ на схеме:12
Наименование:Sponge Stripe
Каталожный номер:310600580
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Guide Wind Hood
Каталожный номер:310600564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rubber Washer
Каталожный номер:310600570
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:805000018
Комплект:14
Примечание:M8×20 GB/T5783-2000
0 ₽
шт
№ на схеме:16
Наименование:Oil Radiator
Каталожный номер:803007154
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bracket
Каталожный номер:310800484
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bracket
Каталожный номер:310800482
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Sponge Stripe
Каталожный номер:310600573
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Nut
Каталожный номер:805200045
Комплект:18
Примечание:M8 GB/T6170-2000
0 ₽
шт
№ на схеме:21
Наименование:Oil Radiator Left Bracket
Каталожный номер:310600565
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Oil Radiator Right Bracket
Каталожный номер:310800472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Groove Bracket
Каталожный номер:310800189
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Groove Bracket
Каталожный номер:310800492
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Sponge Stripe
Каталожный номер:310600574
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Sponge Stripe
Каталожный номер:310600581
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Filtration Plank
Каталожный номер:310800188
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Bolt
Каталожный номер:805100242
Комплект:2
Примечание:M6×12 GB/T818-1988
0 ₽
шт
№ на схеме:29
Наименование:Washer
Каталожный номер:805300069
Комплект:2
Примечание:6 GB/T97.1-2002
0 ₽
шт
№ на схеме:30
Наименование:Washer
Каталожный номер:805302506
Комплект:14
Примечание:8 GB/T97.1-2002
