Радиатор в сборе

Радиатор в сборе

← Система охлаждения Система гидравлическая базовая 310600585 →

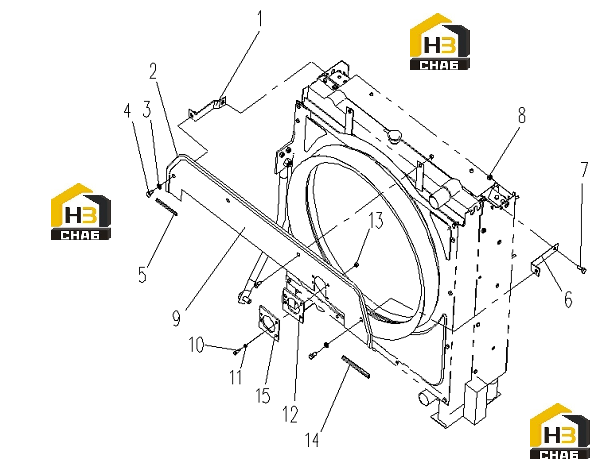

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left Bracket
Каталожный номер:310600563
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seal Strip
Каталожный номер:801905472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300069
Комплект:2
Примечание:8 GB/T97.1-2002
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805000018
Комплект:4
Примечание:M8×20 GB/T5783-2000
0 ₽
шт
№ на схеме:5
Наименование:Seal Strip
Каталожный номер:801905473
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Right Bracket
Каталожный номер:310600562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:805000017
Комплект:2
Примечание:M8×25 GB/T5783-2000
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:805200045
Комплект:4
Примечание:M8 GB/T6170-2000
0 ₽
шт
№ на схеме:9
Наименование:Board
Каталожный номер:310600567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:805000322
Комплект:4
Примечание:M6×16 GB/T5783-2000
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:805302506
Комплект:4
Примечание:6 GB/T97.1-2002
0 ₽
шт
№ на схеме:12
Наименование:Rubber Washer
Каталожный номер:310600575
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:805200053
Комплект:4
Примечание:M6 GB/T6170-2000
0 ₽
шт
№ на схеме:14
Наименование:Seal Strip
Каталожный номер:801905471
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:310801215
Комплект:1
Примечание:
