Бачок расширительный

Бачок расширительный

← Корпус воздушного фильтра Вентилятор →

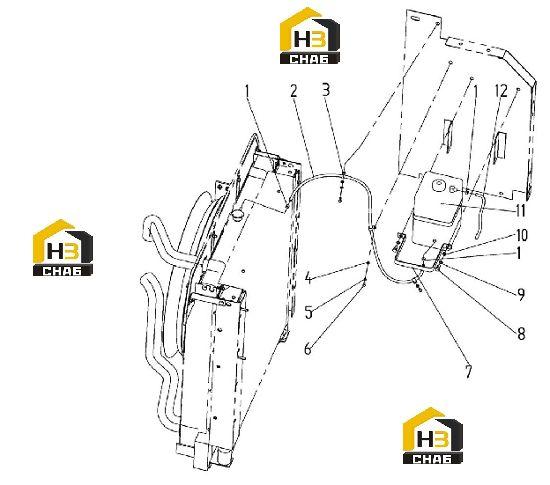

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:801902889
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:801905510
Комплект:1
Примечание:GB/T10547-1989
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:801905467
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805300069
Комплект:3
Примечание:8 GB/T97.1-2002
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805300010
Комплект:3
Примечание:8 GB/T93-1987
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:805004702
Комплект:3
Примечание:M8×18 GB/T5783-2000
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:310800514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000714
Комплект:2
Примечание:M10×20 GB/T5783-2000
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:805300014
Комплект:2
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:805300017
Комплект:2
Примечание:10 GB/T97.1-2002
0 ₽
шт
№ на схеме:11
Наименование:Reserve Bank
Каталожный номер:800104452
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:800104932
Комплект:1
Примечание:GB/T10547-1989
