Устройство поворотное

← Узел рамы вращения 310600140 Система гидравлическая пилотная 310600426 →

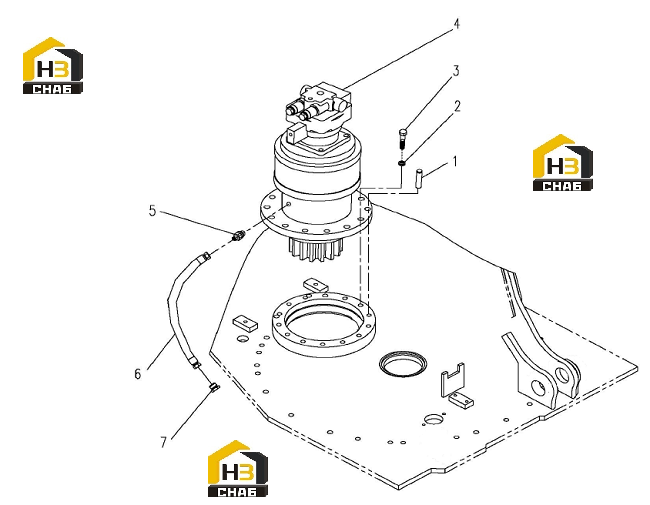

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:310600425

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:805300112

Комплект:13

Примечание:20 GB/T97.1-2002

№ на схеме:3

Наименование:Bolt

Каталожный номер:805001958

Комплект:13

Примечание:M20×70 GB/T5782-2000

№ на схеме:4

Наименование:Swing Device

Каталожный номер:803007145

Комплект:1

Примечание:

№ на схеме:5

Наименование:Joint

Каталожный номер:803172307

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose Assembly

Каталожный номер:803172208

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:803172307

Комплект:1

Примечание:
