Узел рамы вращения 310600140

Узел рамы вращения 310600140

← Вилка Устройство поворотное →

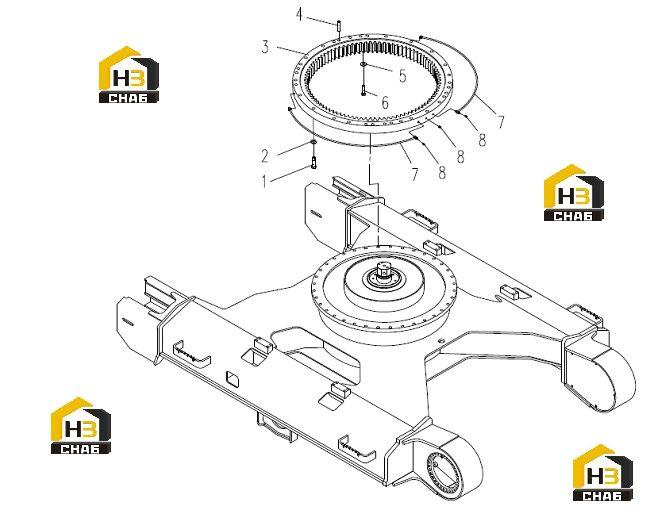

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805001952
Комплект:32
Примечание:M22×110 GB/T5782-2000
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805302508
Комплект:32
Примечание:22 GB/T1230-2006
0 ₽
шт
№ на схеме:3
Наименование:Swing Bearing Parts
Каталожный номер:800513357
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:805603531
Комплект:1
Примечание:25×60 GB/T119-2000
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805302507
Комплект:36
Примечание:20 GB/T1230-2006
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:805001958
Комплект:36
Примечание:M20×70 GB/T5783-2000
0 ₽
шт
№ на схеме:7
Наименование:Hose assembly
Каталожный номер:819908931
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Grease cup
Каталожный номер:801102863
Комплект:3
Примечание:R1/8
