Система гидравлическая пилотная 310600426

Система гидравлическая пилотная 310600426

← Устройство поворотное Соединение трубок гидравлической системы →

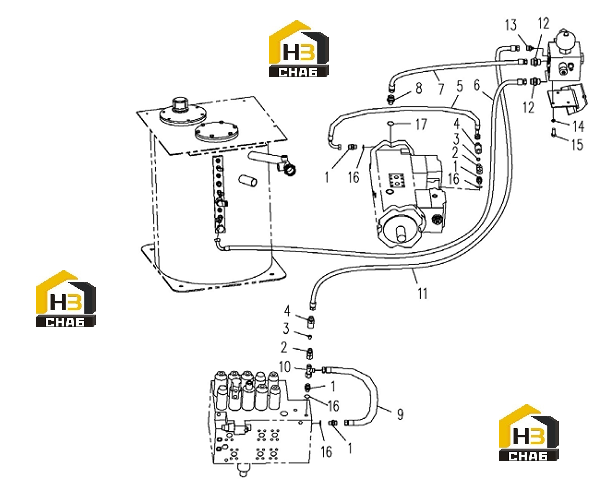

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:803172161
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Adapter
Каталожный номер:803163672
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Filter
Каталожный номер:803172058
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Adapter
Каталожный номер:310600430
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly
Каталожный номер:803172105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose Assembly
Каталожный номер:803172212
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose Assembly
Каталожный номер:803172117
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Adapter
Каталожный номер:803172173
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose Assembly
Каталожный номер:803173494
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tee
Каталожный номер:803166479
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose Assembly
Каталожный номер:803172210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Adapter
Каталожный номер:803169464
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Adapter
Каталожный номер:803166495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805300014
Комплект:3
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:805000727
Комплект:3
Примечание:M10X25 GB/T5783-2000
0 ₽
шт
№ на схеме:16
Наименование:O-Ring
Каталожный номер:803177593
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-Ring
Каталожный номер:803177594
Комплект:1
Примечание:
