Трубопровод магистральный (часть 4)

Трубопровод магистральный (часть 4)

← Трубопровод магистральный (часть 3) Опора клапана регулирующего →

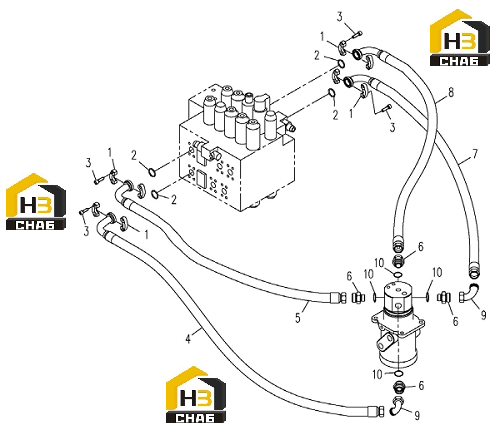

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Flange
Каталожный номер:803164234
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:803173975
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:805103652
Комплект:16
Примечание:M10X35
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:819908667
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly
Каталожный номер:819908668
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Adapter
Каталожный номер:803166504
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose Assembly
Каталожный номер:803172132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose Assembly
Каталожный номер:803172214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Elbow
Каталожный номер:803166491
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:ED Washer
Каталожный номер:803173211
Комплект:4
Примечание:
