Опора клапана регулирующего

← Трубопровод магистральный (часть 4) Трубопровод главного клапана →

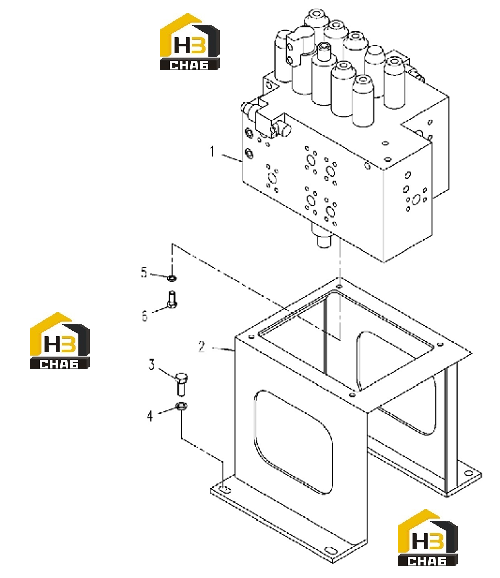

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control Valve

Каталожный номер:803007143

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:310600542

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:805000660

Комплект:4

Примечание:M16X40 GB/T5783-2000

№ на схеме:4

Наименование:Washer

Каталожный номер:805300011

Комплект:4

Примечание:16 GB/T93-1987

№ на схеме:5

Наименование:Washer

Каталожный номер:805300018

Комплект:3

Примечание:12 GB/T93-1987

№ на схеме:6

Наименование:Bolt

Каталожный номер:805004780

Комплект:3

Примечание:M12X40 GB/T5783-2000
