Трубопровод магистральный (часть 3)

← Трубопровод магистральный (часть 2) Трубопровод магистральный (часть 4) →

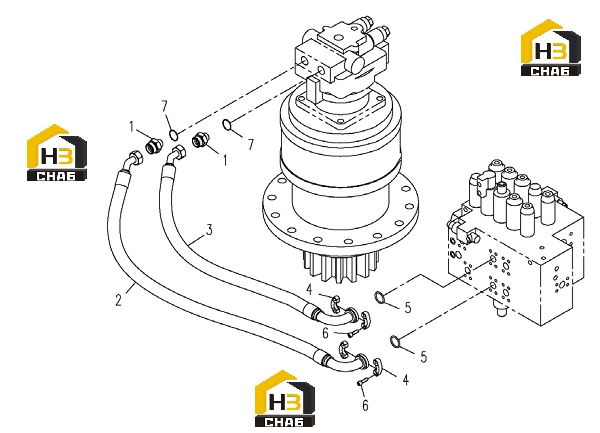

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Adapter

Каталожный номер:803107236

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose Assembly

Каталожный номер:819908666

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose Assembly

Каталожный номер:819908665

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange

Каталожный номер:803164234

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:803173975

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:805103652

Комплект:8

Примечание:M10X35

№ на схеме:7

Наименование:O-ring

Каталожный номер:819909192

Комплект:2

Примечание:
