Трубопровод магистральный (часть 2)

Трубопровод магистральный (часть 2)

← Трубопровод магистральный (часть 1) Трубопровод магистральный (часть 3) →

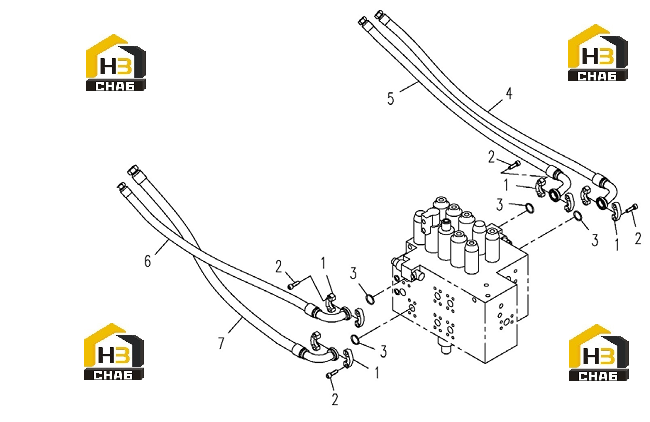

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Flange
Каталожный номер:803164234
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw
Каталожный номер:805103652
Комплект:16
Примечание:M10X35
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:803173975
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:803172616
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly
Каталожный номер:803172617
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose Assembly
Каталожный номер:803172133
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose Assembly
Каталожный номер:803172136
Комплект:1
Примечание:
