Трубопровод магистральный (часть 1)

Трубопровод магистральный (часть 1)

← Трубопровод нагнетателя (часть 4) Трубопровод магистральный (часть 2) →

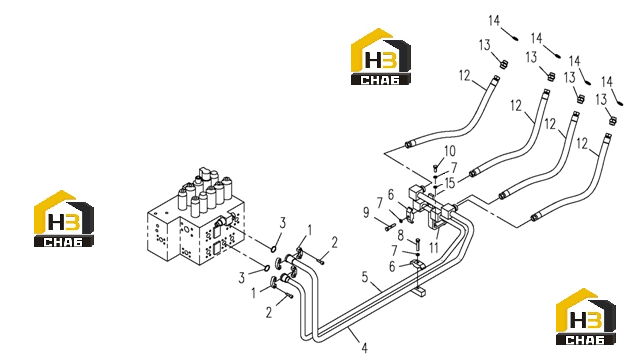

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Flange
Каталожный номер:803164234
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw
Каталожный номер:805103652
Комплект:8
Примечание:M10X35
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:803173975
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe
Каталожный номер:310600953
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe
Каталожный номер:310600536
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:310600538
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:805300018
Комплект:4
Примечание:12 GB/T93-1987
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000681
Комплект:1
Примечание:M12X65 GB/T5782-2000
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805000032
Комплект:1
Примечание:M12X60 GB/T5782-2000
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:805000716
Комплект:2
Примечание:M12X30 GB/T5783-2000
0 ₽
шт
№ на схеме:11
Наименование:Bracket
Каталожный номер:310600541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose Assembly
Каталожный номер:803172141
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Adapter
Каталожный номер:803177282
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:819909192
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:805300020
Комплект:2
Примечание:12 GB/T97.1-2002
