Соединение джостика с клапаном (часть 2)

Соединение джостика с клапаном (часть 2)

← Джостик управления (часть 2) Зеркала боковые →

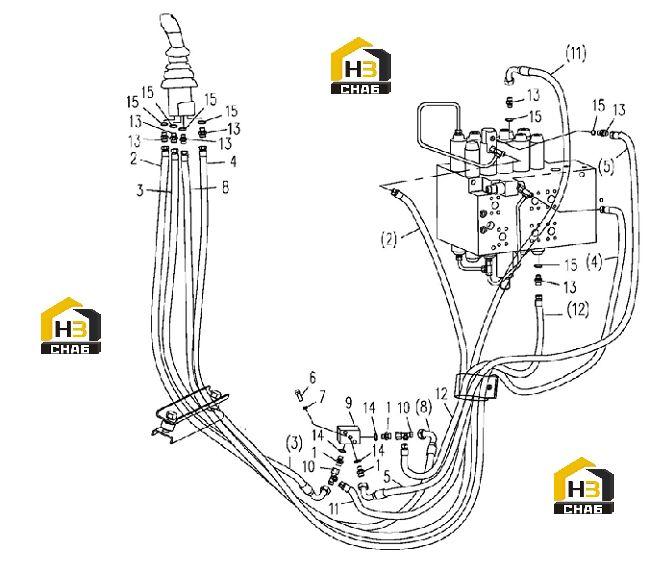

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:803172161
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose Assembly
Каталожный номер:803172099
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose Assembly
Каталожный номер:803172089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:803172017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly
Каталожный номер:803172095
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:805000278
Комплект:2
Примечание:M10X55 GB/T5783-2000
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:805300014
Комплект:2
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:8
Наименование:Hose Assembly
Каталожный номер:803172487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shuttle Valve
Каталожный номер:803172055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tee
Каталожный номер:803166479
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose Assembly
Каталожный номер:803172098
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose Assembly
Каталожный номер:803172084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Adapter
Каталожный номер:803172160
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-Ring
Каталожный номер:803177593
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-Ring
Каталожный номер:819909190
Комплект:7
Примечание:
