Джостик управления (часть 2)

Джостик управления (часть 2)

← Соединение джостика с клапаном (часть 1) Соединение джостика с клапаном (часть 2) →

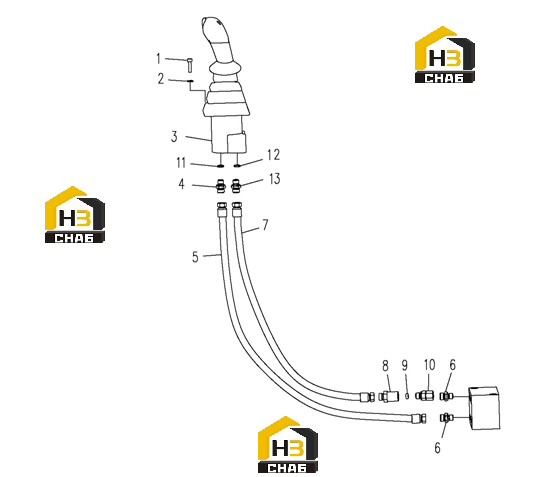

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:805100196
Комплект:4
Примечание:M6X25 GB/T70.1-2000
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805300030
Комплект:4
Примечание:6 GB/T93-1987
0 ₽
шт
№ на схеме:3
Наименование:left Pilot Valve
Каталожный номер:803007152
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Adapter
Каталожный номер:803172160
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly
Каталожный номер:803172079
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Adapter
Каталожный номер:803166495
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose Assembly
Каталожный номер:803172157
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Adapter
Каталожный номер:310600430
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Filter
Каталожный номер:803172058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Adapter
Каталожный номер:803163672
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-Ring
Каталожный номер:819909190
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-Ring
Каталожный номер:803177593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Adapter
Каталожный номер:803172161
Комплект:1
Примечание:
