Соединение джостика с клапаном (часть 1)

Соединение джостика с клапаном (часть 1)

← Джостик управления (часть 1) Джостик управления (часть 2) →

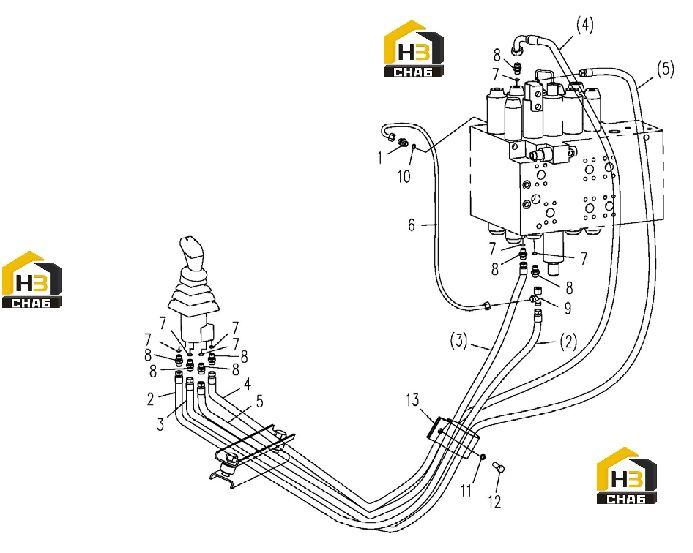

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:803172161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose Assembly
Каталожный номер:803173224
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose Assembly
Каталожный номер:803172747
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:803172094
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly
Каталожный номер:803173145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose Assembly
Каталожный номер:803172105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-Ring
Каталожный номер:819909190
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Adapter
Каталожный номер:803172160
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Adapter
Каталожный номер:803166479
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-Ring
Каталожный номер:803177593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:805300014
Комплект:1
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:805000714
Комплект:1
Примечание:M10×20 GB/T5783-2000
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:801905481
Комплект:1
Примечание:
