Зеркала боковые

← Соединение джостика с клапаном (часть 2) Выключатель массы и аккумулятора 310600147 →

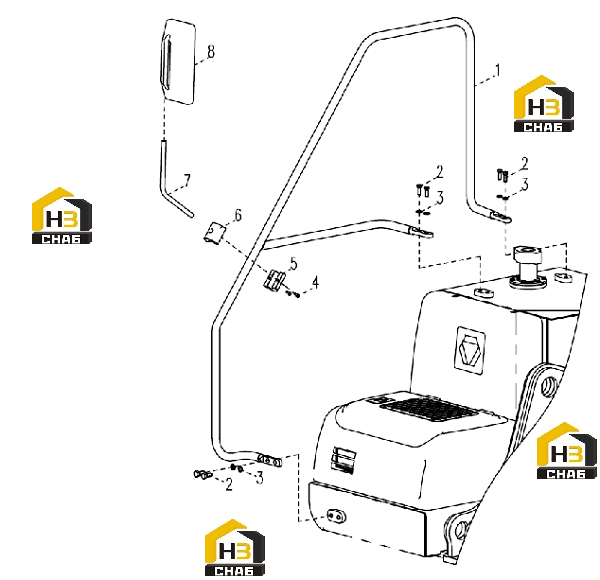

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STAY

Каталожный номер:310600144

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:805000013

Комплект:6

Примечание:M16X35 GB/T5783-2000

№ на схеме:3

Наименование:WASHER

Каталожный номер:805300111

Комплект:6

Примечание:16 GB/T97.1-2000

№ на схеме:4

Наименование:SCREW

Каталожный номер:805103584

Комплект:2

Примечание:M8X16 GB/T70.1-2000

№ на схеме:5

Наименование:CLAMP

Каталожный номер:310601327

Комплект:1

Примечание:

№ на схеме:6

Наименование:CLAMP

Каталожный номер:310601326

Комплект:1

Примечание:

№ на схеме:7

Наименование:STEEL TUBE

Каталожный номер:310601329

Комплект:1

Примечание:19X448

№ на схеме:8

Наименование:MIRROR

Каталожный номер:801905474

Комплект:1

Примечание:
