Система гидравлическая бортовая 310601491

Система гидравлическая бортовая 310601491

← Крышка двигателя Трубопровод нагнетателя (часть 1) →

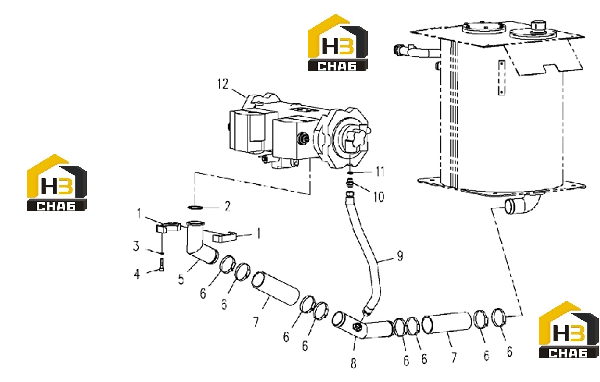

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Flange
Каталожный номер:310600546
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:803166701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300018
Комплект:4
Примечание:12 GB/T93-1987
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805103597
Комплект:4
Примечание:M12X50 GB/T70.1-2000
0 ₽
шт
№ на схеме:5
Наименование:Pipe
Каталожный номер:310600544
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:801902825
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:803172302
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe
Каталожный номер:310600545
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose Assembly
Каталожный номер:803172219
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Adapter
Каталожный номер:803172165
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:819909192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pump
Каталожный номер:803007141
Комплект:1
Примечание:
