Крышка двигателя

Крышка двигателя

← Комплектующие обвеса машины (часть 3) Система гидравлическая бортовая 310601491 →

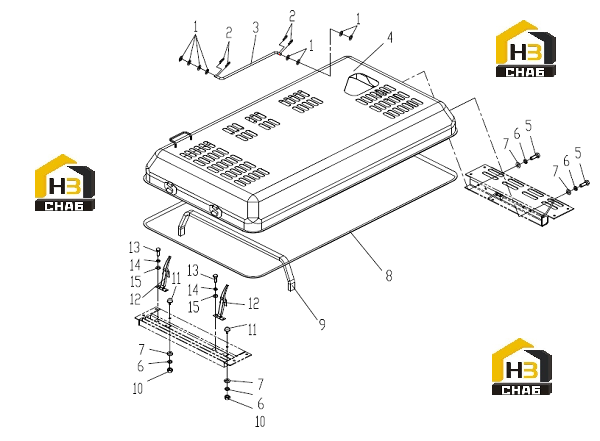

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:805300144
Комплект:8
Примечание:GB/T97.1-2002
0 ₽
шт
№ на схеме:2
Наименование:Pin Lock
Каталожный номер:310600516
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bar Torsion
Каталожный номер:310600514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cover Engine
Каталожный номер:310601442
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805000062
Комплект:4
Примечание:M10X35 GB/T5783-2000
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300014
Комплект:6
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:805300017
Комплект:6
Примечание:10 GB/T97.1-2002
0 ₽
шт
№ на схеме:8
Наименование:Seal
Каталожный номер:801905688
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rubber
Каталожный номер:310600537
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:805201535
Комплект:2
Примечание:M10 GB/T6170-2000
0 ₽
шт
№ на схеме:11
Наименование:Stopper
Каталожный номер:310600476
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Catch
Каталожный номер:801503870
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:805004783
Комплект:4
Примечание:GB/T5783-2000
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805300010
Комплект:4
Примечание:8 GB/T93-1987
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:805300069
Комплект:4
Примечание:8 GB/T97.1-2002
