Комплектующие обвеса машины (часть 3)

Комплектующие обвеса машины (часть 3)

← Комплектующие обвеса машины (часть 2) Крышка двигателя →

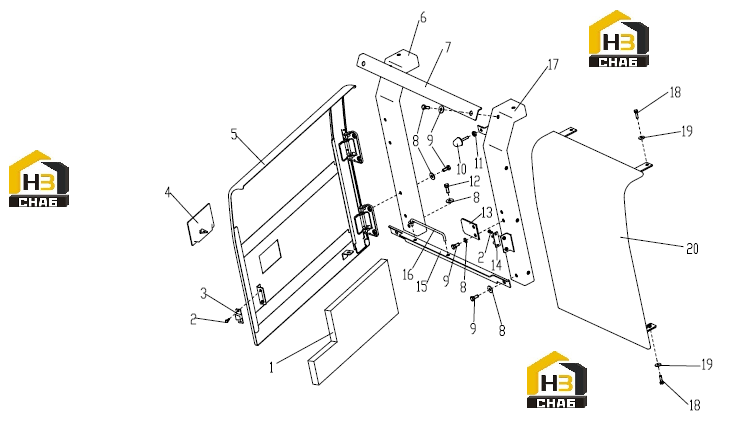

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rubber
Каталожный номер:310600197
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805000322
Комплект:4
Примечание:M6X16 GB/T5783-2000
0 ₽
шт
№ на схеме:3
Наименование:Oriented Piece
Каталожный номер:819908620
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Lock
Каталожный номер:801503917
Комплект:1
Примечание:NBS504B
0 ₽
шт
№ на схеме:5
Наименование:Door
Каталожный номер:310600730
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Girder
Каталожный номер:310600186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Girder
Каталожный номер:310600205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000727
Комплект:10
Примечание:M10X25 GB/T5783-2000
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:805300102
Комплект:10
Примечание:10 GB/T96.1-2002
0 ₽
шт
№ на схеме:10
Наименование:Stopper
Каталожный номер:801905669
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:805200045
Комплект:1
Примечание:M8
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:805000043
Комплект:4
Примечание:M10X30 GB/T5783-2000
0 ₽
шт
№ на схеме:13
Наименование:Stopper
Каталожный номер:310600194
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Oriented Seat
Каталожный номер:819908621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Girder
Каталожный номер:310600180
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Stay
Каталожный номер:310600192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Girder
Каталожный номер:310600187
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt
Каталожный номер:805000089
Комплект:4
Примечание:M8X35 GB/T5783-2000
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:805300117
Комплект:4
Примечание:8 GB/T96.1-2002
0 ₽
шт
№ на схеме:20
Наименование:Door
Каталожный номер:310600189
Комплект:1
Примечание:
