Трубопровод нагнетателя (часть 1)

Трубопровод нагнетателя (часть 1)

← Система гидравлическая бортовая 310601491 Трубопровод нагнетателя (часть 2) →

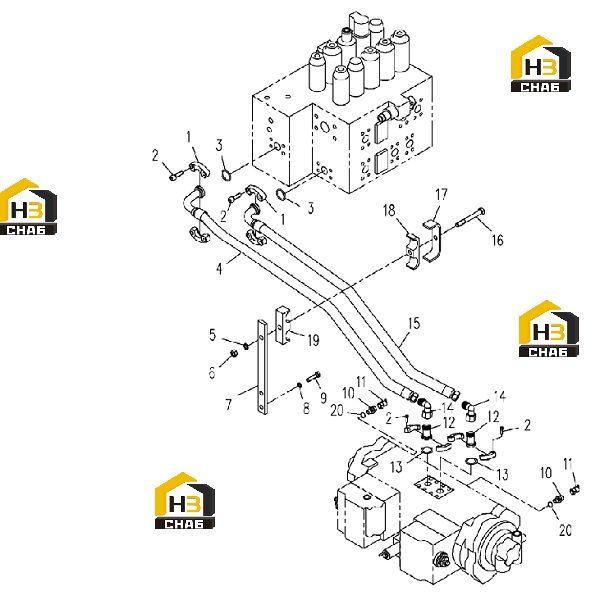

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Flange
Каталожный номер:803164234
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw
Каталожный номер:805103652
Комплект:16
Примечание:M10X35
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:803173975
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:803172129
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805300018
Комплект:1
Примечание:12 GB/T93-1987
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:805200049
Комплект:1
Примечание:12 GB/T6170-2000
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:310601079
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:805300014
Комплект:2
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805000062
Комплект:2
Примечание:M10X35 GB/T5783-2000
0 ₽
шт
№ на схеме:10
Наименование:Adapte
Каталожный номер:803172161
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Measure Nipple
Каталожный номер:803163606
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Flange
Каталожный номер:803110440
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:803166532
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Elbow
Каталожный номер:803166491
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose Assembly
Каталожный номер:819908664
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:805000264
Комплект:1
Примечание:M12X90 GB/T5783-2000
0 ₽
шт
№ на схеме:17
Наименование:Plate
Каталожный номер:310600548
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Clamp
Каталожный номер:310600549
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Clamp
Каталожный номер:310600550
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-ring
Каталожный номер:803177593
Комплект:2
Примечание:
