Шкив натяжителя

Шкив натяжителя

← Выхлоп воздуха Крепление радиатора →

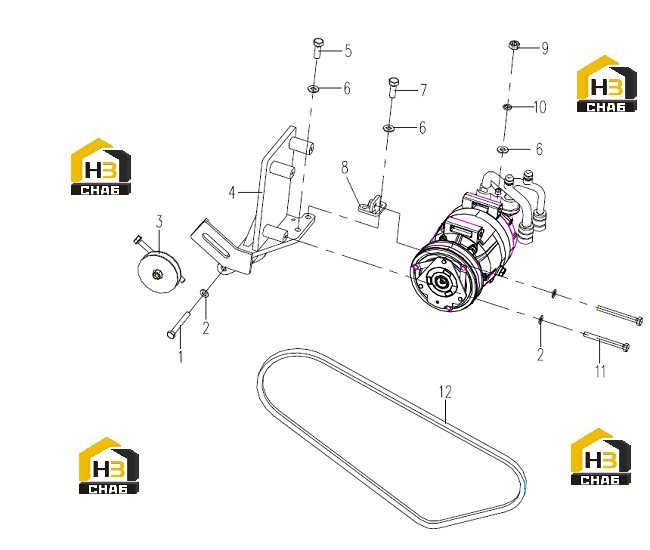

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805046607
Комплект:1
Примечание:M8×60
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805338277
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tension Sheave
Каталожный номер:800309026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bracket
Каталожный номер:321001374
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805011330
Комплект:2
Примечание:M10×25
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805338279
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:805046416
Комплект:1
Примечание:M10×30
0 ₽
шт
№ на схеме:8
Наименование:Support
Каталожный номер:321001377
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:805238371
Комплект:1
Примечание:M10
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:805338378
Комплект:1
Примечание:10
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:312600332
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:V-Belt
Каталожный номер:819908679
Комплект:1
Примечание:
