Крепление радиатора

Крепление радиатора

← Шкив натяжителя Часть ходовая в сборе 321001416 →

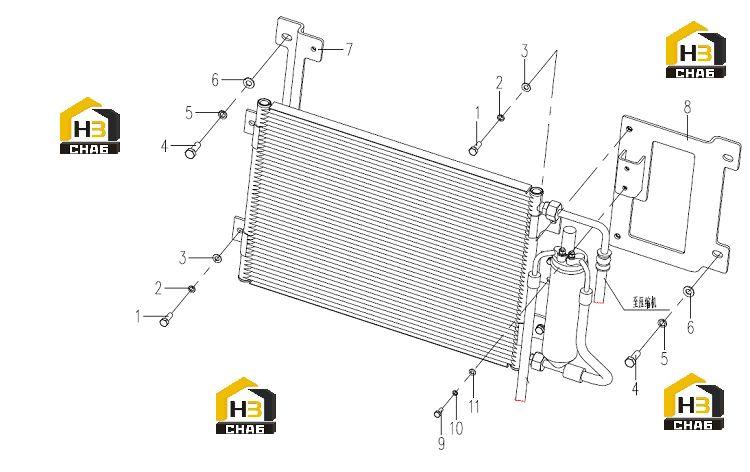

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805046509
Комплект:4
Примечание:M8×25
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805338259
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805338277
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805046416
Комплект:4
Примечание:M10×30
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805338378
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805338279
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:321001247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:321001249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805046481
Комплект:2
Примечание:M6×16
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:805338258
Комплект:2
Примечание:6
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:805338275
Комплект:2
Примечание:6
