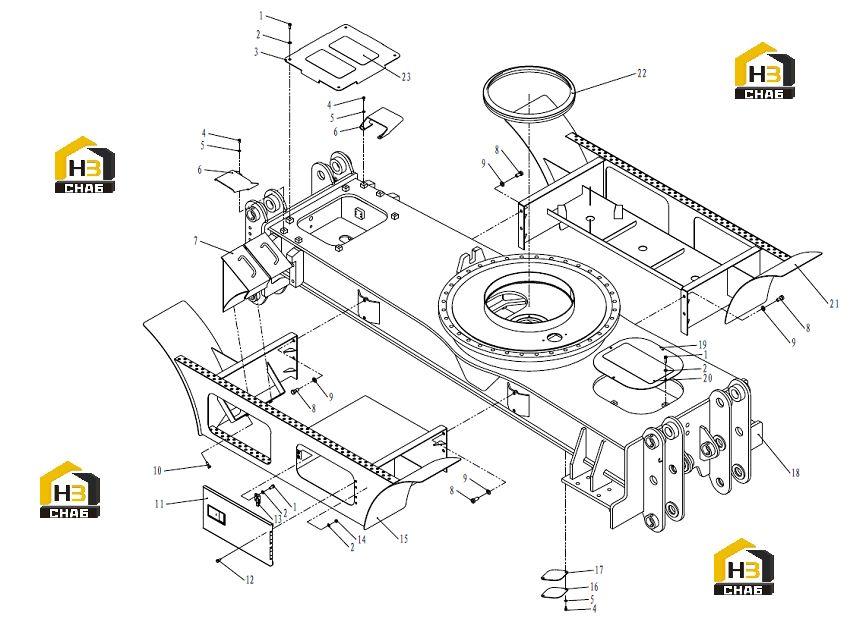

Часть ходовая в сборе 321001416

← Крепление радиатора Бульдозер задний 321001498 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:805011330

Комплект:10

Примечание:M10×25

№ на схеме:2

Наименование:Washer

Каталожный номер:805338279

Комплект:14

Примечание:10

№ на схеме:3

Наименование:Plate

Каталожный номер:321001530

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:805046504

Комплект:6

Примечание:M8×16

№ на схеме:5

Наименование:Washer

Каталожный номер:805338277

Комплект:6

Примечание:8

№ на схеме:6

Наименование:Plate

Каталожный номер:321001131

Комплект:1

Примечание:

№ на схеме:7

Наименование:Chock

Каталожный номер:321001521

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:805006289

Комплект:8

Примечание:M16×35

№ на схеме:9

Наименование:Washer

Каталожный номер:805338285

Комплект:8

Примечание:16

№ на схеме:10

Наименование:Bolt

Каталожный номер:805046416

Комплект:2

Примечание:M10×30

№ на схеме:11

Наименование:Door

Каталожный номер:321000746

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:805046525

Комплект:4

Примечание:M10×20

№ на схеме:13

Наименование:Plate

Каталожный номер:321000721

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:805238371

Комплект:4

Примечание:M10

№ на схеме:15

Наименование:Step

Каталожный номер:321001430

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:321000724

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber

Каталожный номер:321000723

Комплект:1

Примечание:

№ на схеме:18

Наименование:Chassis

Каталожный номер:321001439

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plate

Каталожный номер:321001529

Комплект:1

Примечание:

№ на схеме:20

Наименование:mat

Каталожный номер:329900392

Комплект:1

Примечание:

№ на схеме:21

Наименование:Step

Каталожный номер:321001417

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal

Каталожный номер:321001531

Комплект:1

Примечание:

№ на схеме:23

Наименование:mat

Каталожный номер:329900391

Комплект:2

Примечание:
