Бульдозер задний 321001498

← Часть ходовая в сборе 321001416 Опора →

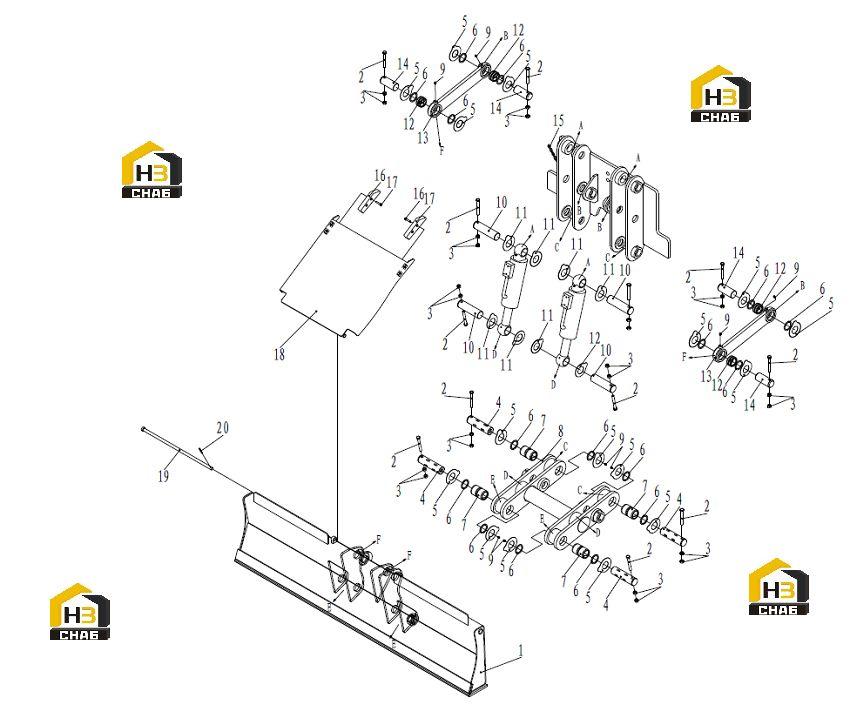

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dozer

Каталожный номер:321001498

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:805046670

Комплект:12

Примечание:M16×130

№ на схеме:3

Наименование:Nut

Каталожный номер:805238374

Комплект:24

Примечание:M16

№ на схеме:4

Наименование:Pin

Каталожный номер:321001525

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:329900648

Комплект:8

Примечание:

№ на схеме:6

Наименование:Seal

Каталожный номер:803172344

Комплект:16

Примечание:

№ на схеме:7

Наименование:A Bushing

Каталожный номер:321001527

Комплект:4

Примечание:

№ на схеме:8

Наименование:Link

Каталожный номер:321001490

Комплект:1

Примечание:

№ на схеме:9

Наименование:Grease

Каталожный номер:801100336

Комплект:8

Примечание:M10×1

№ на схеме:10

Наименование:Pin

Каталожный номер:321001523

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:329900648

Комплект:8

Примечание:

№ на схеме:12

Наименование:B Bushing

Каталожный номер:321001528

Комплект:4

Примечание:

№ на схеме:13

Наименование:Link

Каталожный номер:321001510

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:321001526

Комплект:4

Примечание:

№ на схеме:15

Наименование:Chain

Каталожный номер:819952705

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:805046455

Комплект:4

Примечание:M10×45

№ на схеме:17

Наименование:Rubber

Каталожный номер:321001489

Комплект:2

Примечание:

№ на схеме:18

Наименование:Cover

Каталожный номер:321001484

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:321001514

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:805600011

Комплект:1

Примечание:6.3×50
