Выхлоп воздуха

Выхлоп воздуха

← Панель управления кондиционером 321001246 Шкив натяжителя →

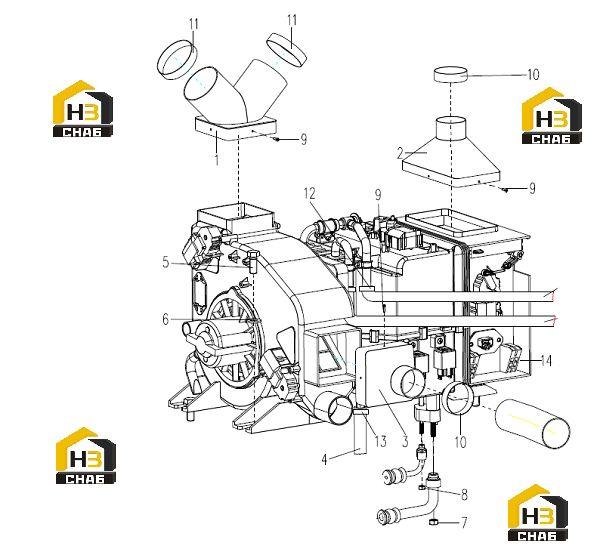

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Top Air Outlet
Каталожный номер:312600325
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Top Air Inlet
Каталожный номер:312600324
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Front Air Outlet
Каталожный номер:312600323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:859934546
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805006413
Комплект:4
Примечание:M12×35
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805338280
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:M8Nut
Каталожный номер:805238378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:M6Nut
Каталожный номер:805238370
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:819908925
Комплект:12
Примечание:ST3.5×9.5
0 ₽
шт
№ на схеме:10
Наименование:Hose Clip
Каталожный номер:819908922
Комплект:4
Примечание:DS01D124060
0 ₽
шт
№ на схеме:11
Наименование:Hose Clip
Каталожный номер:801905495
Комплект:2
Примечание:φ51-φ76
0 ₽
шт
№ на схеме:12
Наименование:Hose Clip
Каталожный номер:819909303
Комплект:2
Примечание:JB/T8870
0 ₽
шт
№ на схеме:13
Наименование:Hose Clip
Каталожный номер:819909238
Комплект:1
Примечание:DS01D91016 D25
0 ₽
шт
№ на схеме:14
Наименование:Hose Clip Evaporator
Каталожный номер:803504680
Комплект:1
Примечание:
