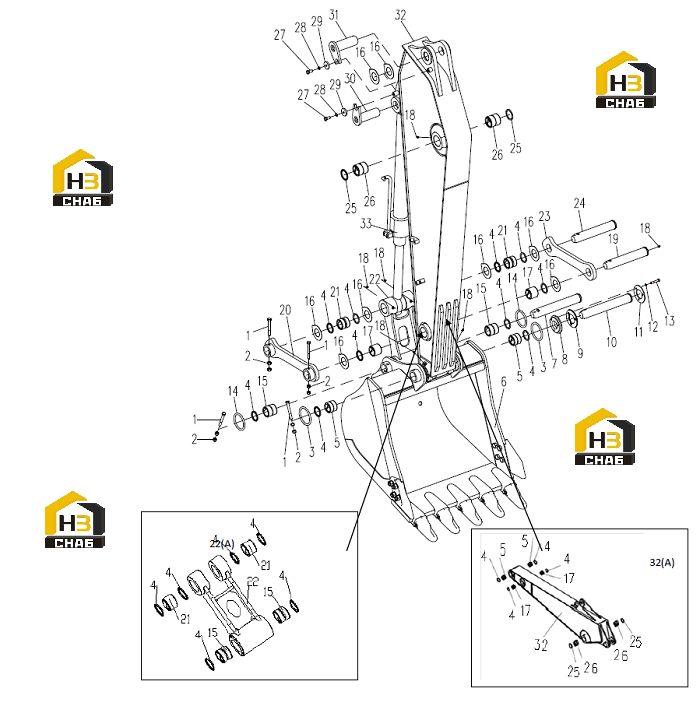

Ковш 321000835

← Система подъема 321001058 Комплектующие ковша 321000836 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:*32-1

Наименование:Arm

Каталожный номер:321001337

Комплект:1

Примечание:2.1m

№ на схеме:1

Наименование:Bolt

Каталожный номер:805046670

Комплект:4

Примечание:M16×130

№ на схеме:2

Наименование:Nut

Каталожный номер:805238374

Комплект:8

Примечание:M16

№ на схеме:3

Наименование:O-Ring

Каталожный номер:329900900

Комплект:2

Примечание:

№ на схеме:4

Наименование:Dust Seal

Каталожный номер:803172504

Комплект:10

Примечание:

№ на схеме:5

Наименование:Bushing

Каталожный номер:321000976

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bucket

Каталожный номер:321000836

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft

Каталожный номер:321000965

Комплект:1

Примечание:

№ на схеме:8

Наименование:Frictional Plate

Каталожный номер:321000975

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:321000969

Комплект:10

Примечание:

№ на схеме:10

Наименование:Shaft

Каталожный номер:321000971

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:321000970

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:805338261

Комплект:3

Примечание:12

№ на схеме:13

Наименование:Bolt

Каталожный номер:805046717

Комплект:3

Примечание:M12×75

№ на схеме:14

Наименование:O-Ring

Каталожный номер:329900896

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bushing

Каталожный номер:321000966

Комплект:2

Примечание:

№ на схеме:16-2

Наименование:Spacer

Каталожный номер:801906675

Комплект:8

Примечание:Thickness 1.5

№ на схеме:16-1

Наименование:Spacer

Каталожный номер:819910731

Комплект:8

Примечание:Thickness 1

№ на схеме:17

Наименование:Bushing

Каталожный номер:321000978

Комплект:2

Примечание:

№ на схеме:18

Наименование:Oiler Cup

Каталожный номер:801102863

Комплект:8

Примечание:

№ на схеме:19

Наименование:Shaft

Каталожный номер:321000977

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rocker

Каталожный номер:321000962

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bushing

Каталожный номер:321000968

Комплект:2

Примечание:

№ на схеме:22(A)

Наименование:Link Assembly

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:22

Наименование:Link

Каталожный номер:321000859

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rocker Plate

Каталожный номер:321000963

Комплект:1

Примечание:

№ на схеме:24

Наименование:Shaft

Каталожный номер:321000967

Комплект:1

Примечание:

№ на схеме:25

Наименование:Dust Seal

Каталожный номер:803172505

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bushing

Каталожный номер:321000988

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:805006289

Комплект:2

Примечание:M16×35

№ на схеме:28

Наименование:Washer

Каталожный номер:805338263

Комплект:2

Примечание:16

№ на схеме:29

Наименование:Plate

Каталожный номер:321000889

Комплект:2

Примечание:

№ на схеме:30

Наименование:Shaft

Каталожный номер:321000979

Комплект:1

Примечание:

№ на схеме:31

Наименование:Shaft

Каталожный номер:321000982

Комплект:1

Примечание:

№ на схеме:32-2

Наименование:Arm

Каталожный номер:321000866

Комплект:1

Примечание:Length 2.1m

№ на схеме:32(A)

Наименование:Arm Assembly

Каталожный номер:-

Комплект:1

Примечание:Length 2.1m

№ на схеме:33

Наименование:Bucket Cylinder

Каталожный номер:803010057

Комплект:1

Примечание:
