Комплектующие ковша 321000836

← Ковш 321000835 Трубопроводы смазки 321001102 →

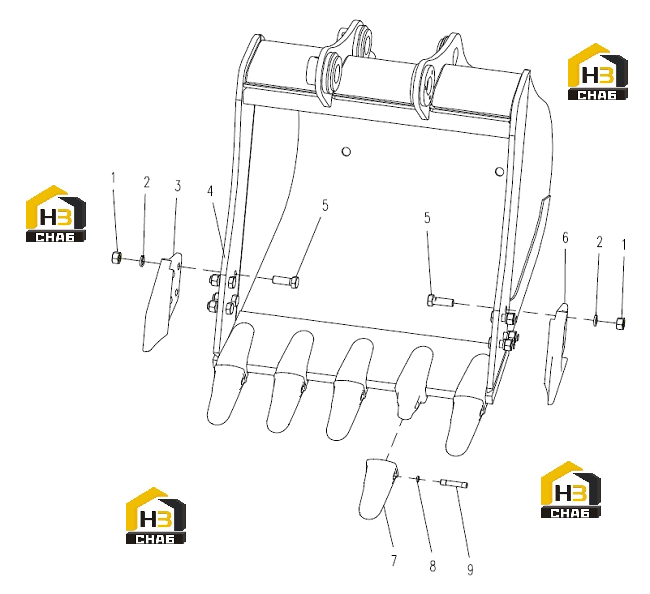

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:805203192

Комплект:8

Примечание:M24

№ на схеме:2

Наименование:Washer

Каталожный номер:805338299

Комплект:8

Примечание:24

№ на схеме:3

Наименование:Side Cutter

Каталожный номер:819908898

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bucket

Каталожный номер:321000837

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:805004839

Комплект:8

Примечание:M24×70

№ на схеме:6

Наименование:Side Cutter

Каталожный номер:819908897

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tooth Bush

Каталожный номер:819908895

Комплект:5

Примечание:

№ на схеме:8

Наименование:Clip

Каталожный номер:819908920

Комплект:5

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:819908899

Комплект:5

Примечание:
