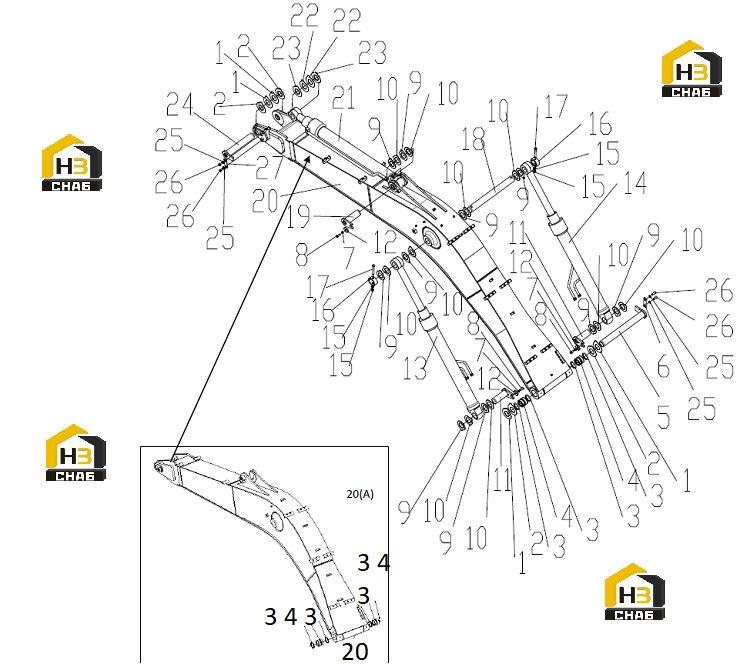

Система подъема 321001058

← Комплектующие колесного экскаватора Ковш 321000835 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:*4

Наименование:Bearing

Каталожный номер:310502662

Комплект:2

Примечание:

№ на схеме:1

Наименование:Spacer

Каталожный номер:329900133

Комплект:4

Примечание:Thickness 1.5

№ на схеме:2

Наименование:Spacer

Каталожный номер:329900093

Комплект:4

Примечание:Thickness 1

№ на схеме:3

Наименование:Dust Seal

Каталожный номер:803172505

Комплект:4

Примечание:

№ на схеме:5

Наименование:Shaft

Каталожный номер:321000998

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate

Каталожный номер:321000097

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:805338263

Комплект:3

Примечание:16

№ на схеме:8

Наименование:Bolt

Каталожный номер:805006289

Комплект:3

Примечание:M16×35

№ на схеме:9

Наименование:Spacer

Каталожный номер:329900091

Комплект:10

Примечание:Thickness 1

№ на схеме:10

Наименование:Spacer

Каталожный номер:329900131

Комплект:10

Примечание:Thickness 1.5

№ на схеме:11

Наименование:Shaft

Каталожный номер:321000972

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:321000889

Комплект:3

Примечание:

№ на схеме:13

Наименование:Boom Cylinder(L)

Каталожный номер:803073315

Комплект:1

Примечание:

№ на схеме:14

Наименование:Boom Cylinder(R)

Каталожный номер:803073314

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:805238374

Комплект:4

Примечание:M16

№ на схеме:16

Наименование:Washer

Каталожный номер:321000913

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:805046465

Комплект:2

Примечание:M16×140

№ на схеме:18

Наименование:Shaft

Каталожный номер:321001101

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shaft

Каталожный номер:321000989

Комплект:1

Примечание:

№ на схеме:21

Наименование:Boom Assembly Arm Cylinder

Каталожный номер:803073313

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spacer

Каталожный номер:329900092

Комплект:2

Примечание:Thickness 1

№ на схеме:23

Наименование:Spacer

Каталожный номер:329900132

Комплект:2

Примечание:Thickness 1.5

№ на схеме:24

Наименование:Shaft

Каталожный номер:321000972

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:805338285

Комплект:4

Примечание:16

№ на схеме:26

Наименование:Bolt

Каталожный номер:805006417

Комплект:4

Примечание:M16×30

№ на схеме:27

Наименование:Plate

Каталожный номер:321000961

Комплект:1

Примечание:
