Генератор

← Комплект мелких деталей двигателя Кронштейн генератора →

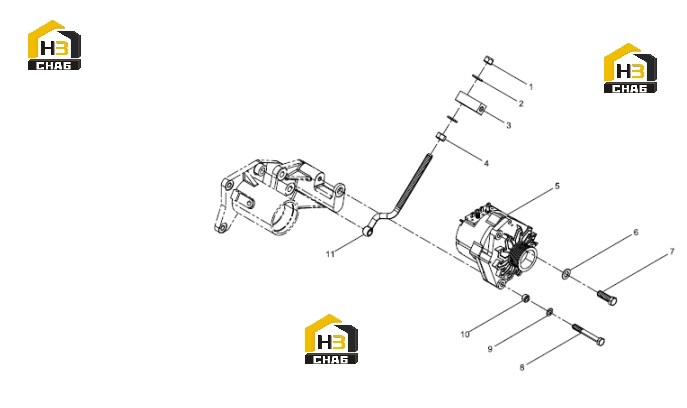

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Цельнометаллическая шестигранная контргайка типа 2

Каталожный номер:90003888453

Комплект:1

Примечание:860104086

№ на схеме:2

Наименование:Мелкая шайба

Каталожный номер:90003930282

Комплект:2

Примечание:

№ на схеме:3

Наименование:Натяжной блок

Каталожный номер:612600090663

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шестигранная гайка типа I

Каталожный номер:90003871319

Комплект:1

Примечание:

№ на схеме:5

Наименование:Генератор

Каталожный номер:612600090506

Комплект:1

Примечание:860128283

№ на схеме:6

Наименование:Волнистая упругая шайба

Каталожный номер:90003932016

Комплект:1

Примечание:860118535

№ на схеме:7

Наименование:Болт с шестигранной головкой

Каталожный номер:615P00090003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт с шестигранной головкой

Каталожный номер:90011350093

Комплект:1

Примечание:

№ на схеме:9

Наименование:Седлообразная пружинная шайба

Каталожный номер:90003932025

Комплект:1

Примечание:

№ на схеме:10

Наименование:Прижимной блок

Каталожный номер:612600090292

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:612600090681

Комплект:1

Примечание:
