Кронштейн генератора

← Генератор Трубка маслозаливная кпп 251808598 →

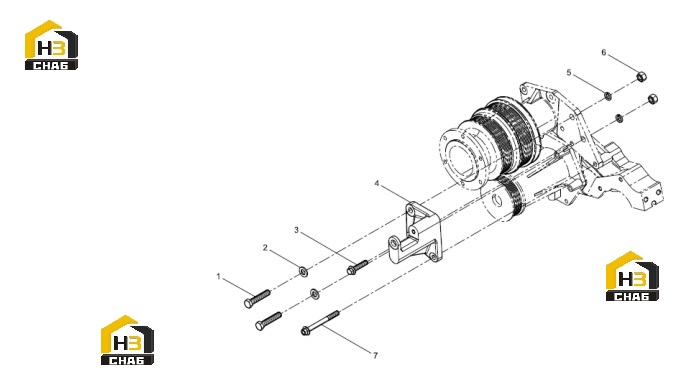

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт с шестигранной головкой

Каталожный номер:90003802655

Комплект:2

Примечание:

№ на схеме:2

Наименование:Плоская шайба

Каталожный номер:90014040009

Комплект:2

Примечание:

№ на схеме:3

Наименование:Болт опорной поверхности с шестигранной фланцовой плоскостью с зубьями

Каталожный номер:90011430036

Комплект:1

Примечание:

№ на схеме:4

Наименование:Кронштейн генератора

Каталожный номер:612600090779

Комплект:1

Примечание:

№ на схеме:5

Наименование:Пружинная шайба

Каталожный номер:90003931142

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шестигранная гайка типа I

Каталожный номер:90012210004

Комплект:2

Примечание:

№ на схеме:7

Наименование:Болт опорной поверхности с шестигранной фланцовой плоскостью с зубьями

Каталожный номер:612600061713

Комплект:1

Примечание:
