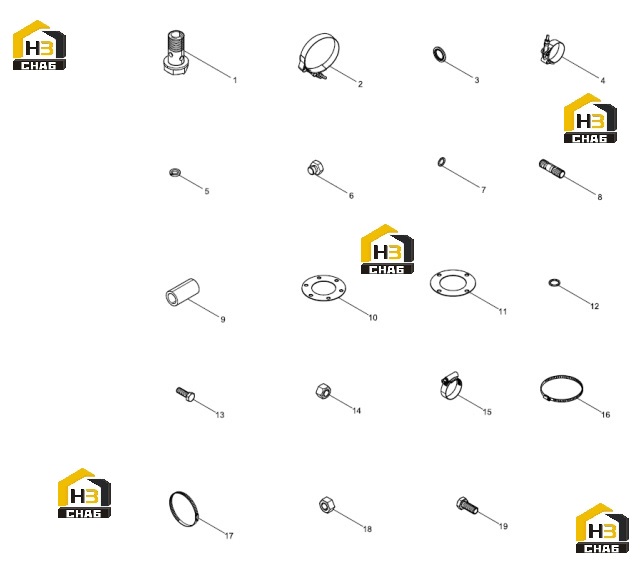

Комплект мелких деталей двигателя

← Фильтр воздушный Генератор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Полый болт

Каталожный номер:1119243

Комплект:4

Примечание:

№ на схеме:2

Наименование:Хомут

Каталожный номер:13038034

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:612600080200

Комплект:9

Примечание:860137168

№ на схеме:4

Наименование:Хомут

Каталожный номер:612600160054

Комплект:2

Примечание:

№ на схеме:5

Наименование:Пружинная шайба

Каталожный номер:90003931122

Комплект:12

Примечание:860118689

№ на схеме:6

Наименование:Пробка с шестигранной головкой

Каталожный номер:90003962025

Комплект:9

Примечание:

№ на схеме:7

Наименование:Плоская шайба

Каталожный номер:900014040008

Комплект:8

Примечание:

№ на схеме:8

Наименование:Шпилька

Каталожный номер:612600110282

Комплект:4

Примечание:

№ на схеме:9

Наименование:Соединительная резиновая труба масляного канала

Каталожный номер:612600112716

Комплект:1

Примечание:860125049

№ на схеме:10

Наименование:Шайба

Каталожный номер:61564G-1110068

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:615T1110071

Комплект:1

Примечание:

№ на схеме:12

Наименование:Уплотнительная шайба

Каталожный номер:90003098014

Комплект:9

Примечание:

№ на схеме:13

Наименование:Болт с шестигранной головкой

Каталожный номер:90003802527

Комплект:4

Примечание:860118687

№ на схеме:14

Наименование:Цельнометаллическая шестигранная контргайка типа 2

Каталожный номер:90003888470

Комплект:4

Примечание:860131206

№ на схеме:15

Наименование:Хомут

Каталожный номер:90003989301

Комплект:2

Примечание:

№ на схеме:16

Наименование:Хомут

Каталожный номер:90003989318

Комплект:1

Примечание:

№ на схеме:17

Наименование:Хомут

Каталожный номер:90003989320

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шестигранная гайка

Каталожный номер:612600116269

Комплект:4

Примечание:

№ на схеме:19

Наименование:Болт с шестигранной головкой

Каталожный номер:612600116355

Комплект:4

Примечание:
