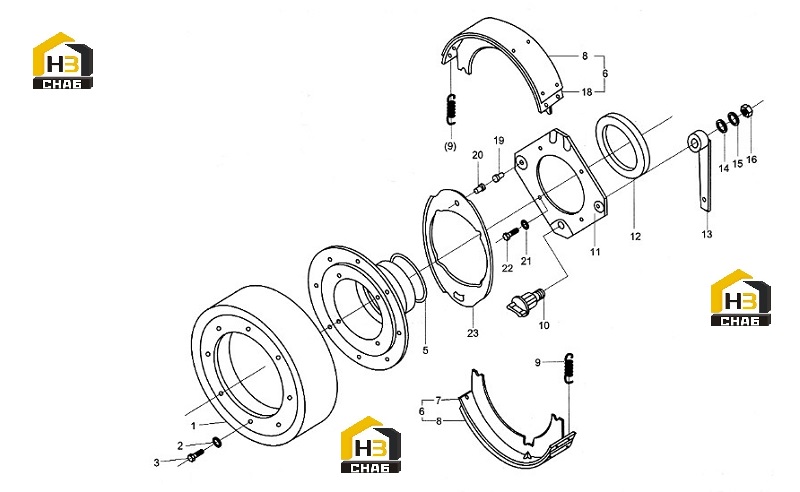

Тормоз стояночный

← Блок подачи воздуха Цилиндр тормозной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake Drum

Каталожный номер:9320615

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:4401009

Комплект:8

Примечание:12 GB93-87

№ на схеме:3

Наименование:Bolt

Каталожный номер:4007058

Комплект:8

Примечание:M12x1.25x30 GB5786-86

№ на схеме:5

Наименование:O-Ring

Каталожный номер:4801083

Комплект:1

Примечание:56x3.5 GB1235-76

№ на схеме:6

Наименование:Brake Lining

Каталожный номер:9320621

Комплект:2

Примечание:

№ на схеме:7

Наименование:Welding Of Plate

Каталожный номер:9320630

Комплект:1

Примечание:(II)

№ на схеме:8

Наименование:Rivet

Каталожный номер:4512133

Комплект:12

Примечание:5x12 GB872-86

№ на схеме:9

Наименование:Spring

Каталожный номер:9320614

Комплект:4

Примечание:

№ на схеме:10

Наименование:Camshaft

Каталожный номер:9320612

Комплект:1

Примечание:

№ на схеме:11

Наименование:Anchor Plate

Каталожный номер:9320617

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:9320619

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lever

Каталожный номер:9320613

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:4402007

Комплект:1

Примечание:16 GB95-85

№ на схеме:15

Наименование:Washer

Каталожный номер:4401011

Комплект:1

Примечание:16 GB93-87

№ на схеме:16

Наименование:Nut

Каталожный номер:4301012

Комплект:1

Примечание:M16 GB6170-86

№ на схеме:18

Наименование:Welding Of Plate

Каталожный номер:9320622

Комплект:1

Примечание:(I)

№ на схеме:19

Наименование:Rivet

Каталожный номер:9320618

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rivet

Каталожный номер:9320628

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:4401010

Комплект:6

Примечание:14 GB93-87

№ на схеме:22

Наименование:Bolt

Каталожный номер:9320135

Комплект:6

Примечание:

№ на схеме:23

Наименование:Plate

Каталожный номер:9320627

Комплект:1

Примечание:
