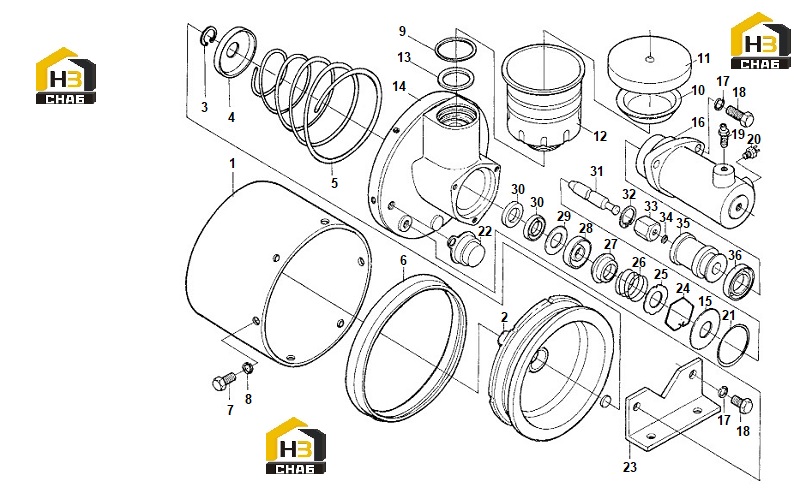

Блок подачи воздуха

← Система тормозная Тормоз стояночный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air Master Body

Каталожный номер:XM-60-3510001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air Piston

Каталожный номер:XM-60-3510301

Комплект:1

Примечание:

№ на схеме:3

Наименование:Snap

Каталожный номер:GB894.1-86

Комплект:1

Примечание:18

№ на схеме:4

Наименование:Lock Washer

Каталожный номер:TD72LC-3510005

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:SH361-3519154

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston Rubber Bowel

Каталожный номер:XM-60-3510302

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:GB5781-86

Комплект:6

Примечание:M8×20

№ на схеме:8

Наименование:Lock Washer

Каталожный номер:GB859-87

Комплект:6

Примечание:8

№ на схеме:9

Наименование:Ring

Каталожный номер:W50-3505006

Комплект:1

Примечание:

№ на схеме:10

Наименование:Float

Каталожный номер:TD50A-D-3505012

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder Head

Каталожный номер:TD50A-D-3505011

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil Cup Body

Каталожный номер:TD50A-D-3505013

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal Pad

Каталожный номер:XM60-3510014

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:XM-60-3510008

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:XM-60-3510007

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cylinder Body

Каталожный номер:XM60-3510010

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lock Washer

Каталожный номер:GB859-87

Комплект:1

Примечание:10

№ на схеме:18

Наименование:Bolt

Каталожный номер:GB5781086

Комплект:5

Примечание:M10×30

№ на схеме:19

Наименование:Bolt

Каталожный номер:TD50A-D-3517037

Комплект:5

Примечание:

№ на схеме:20

Наименование:Brake Switch

Каталожный номер:TK6138

Комплект:1

Примечание:

№ на схеме:21

Наименование:Piston Seal Ring

Каталожный номер:CA141-3514032-01

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover

Каталожный номер:TD50A-D-3510100

Комплект:1

Примечание:

№ на схеме:23

Наименование:Support

Каталожный номер:XM-60-3510011

Комплект:1

Примечание:

№ на схеме:24

Наименование:Lock Ring

Каталожный номер:TD50A-D-3510018

Комплект:1

Примечание:

№ на схеме:25

Наименование:Piston Ring

Каталожный номер:TD72LC-3510013

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spring

Каталожный номер:TD72LC-3510012

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring

Каталожный номер:TD72LC-3510011

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rubber Bowel

Каталожный номер:TD72LC3510010

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:XM-60-3510012

Комплект:1

Примечание:

№ на схеме:30

Наименование:Skeleton Oil Seal

Каталожный номер:SD18×30×10

Комплект:2

Примечание:

№ на схеме:31

Наименование:Push Rod

Каталожный номер:XM-60-3510003

Комплект:1

Примечание:

№ на схеме:32

Наименование:Snap

Каталожный номер:GB893.1-86

Комплект:1

Примечание:25

№ на схеме:33

Наименование:Push Rod Seat

Каталожный номер:XM-60-3510106B

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hydraulic Piston

Каталожный номер:XM-60-3510101B

Комплект:1

Примечание:

№ на схеме:35

Наименование:Inlet Oil Valve

Каталожный номер:980S-3510116

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rubber Bowels

Каталожный номер:XM-60-3510102B

Комплект:1

Примечание:
