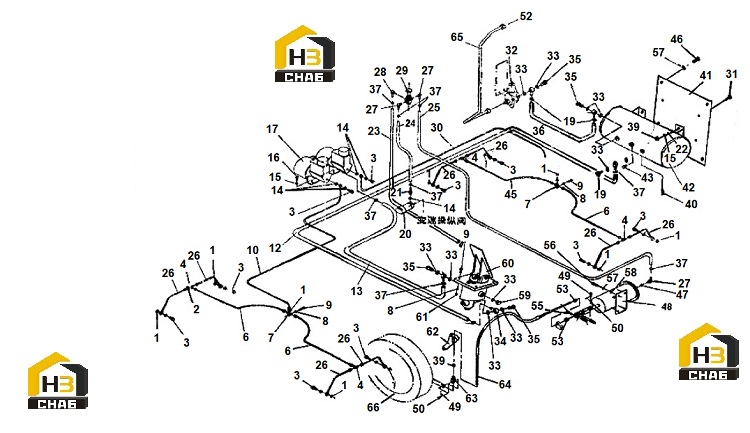

Система тормозная

Каталожный номер:JB990-77

Комплект:4

Примечание:6

№ на схеме:5

Наименование:Oil Pipe of Braking Clamp

Каталожный номер:510D.12.1

Комплект:8

Примечание:

№ на схеме:6

Наименование:Oil Pipe of Front Axle

Каталожный номер:Z5G.9.9

Комплект:4

Примечание:

№ на схеме:7

Наименование:Tee Joint

Каталожный номер:ZL40.12.1

Комплект:2

Примечание:

№ на схеме:8

Каталожный номер:GB93-87

Комплект:6

Примечание:8

№ на схеме:9

Каталожный номер:GB5782-86

Комплект:6

Примечание:M8x35

№ на схеме:10

Наименование:Braking Hose Pipe of Front Axle

Каталожный номер:LW560F.9A.1

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:LW541F.09 .3

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:ZL50E.9A.3 .1

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:GB982-77

Комплект:5

Примечание:12

№ на схеме:15

Каталожный номер:GB93-87

Комплект:18

Примечание:10

№ на схеме:16

Каталожный номер:GB5783-86

Комплект:8

Примечание:M10x20

№ на схеме:17

Наименование:Air Master

Каталожный номер:ZL50E.9A.3

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:LW541F.9.4-1

Комплект:1

Примечание:

№ на схеме:20

Наименование:Breaking Air Cylinder

Каталожный номер:ZL50E.9.6

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:LW541F.9-5

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:GB97.1-85

Комплект:10

Примечание:10

№ на схеме:23

Каталожный номер:LW541F.9.2

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:LW541F.9.5

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:LW541F,9,6

Комплект:1

Примечание:

№ на схеме:26

Наименование:Oil pipe of braking clamp

Каталожный номер:Z5G.9.10

Комплект:8

Примечание:

№ на схеме:27

Каталожный номер:LW541F.9-7

Комплект:3

Примечание:

№ на схеме:28

Каталожный номер:LW541F.9-6

Комплект:1

Примечание:

№ на схеме:29

Наименование:Manual Control Braking Valve

Каталожный номер:QZ50-3526001

Комплект:1

Примечание:

№ на схеме:30

Наименование:Braking Oil Pipe of Rear Axle

Каталожный номер:LW560F.9A.2

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:GB5783-86

Комплект:4

Примечание:M10x30

№ на схеме:32

Наименование:Unload valve

Каталожный номер:SH380A-3511010

Комплект:1

Примечание:

№ на схеме:33

Наименование:Combining Washer

Каталожный номер:JB982-77

Комплект:10

Примечание:22

№ на схеме:34

Каталожный номер:LW541F.9.7

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hollow Bolt

Каталожный номер:TL006003

Комплект:4

Примечание:

№ на схеме:36

Каталожный номер:LW541F.9.1

Комплект:1

Примечание:

№ на схеме:37

Наименование:O-ring

Каталожный номер:GB3452.1-1992

Комплект:8

Примечание:10.6×118

№ на схеме:39

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:10

Примечание:M10

№ на схеме:40

Наименование:Draining Valve

Каталожный номер:PY20-1305001

Комплект:1

Примечание:

№ на схеме:41

Наименование:Fixing Plate

Каталожный номер:LW541F.09-4

Комплект:1

Примечание:

№ на схеме:42

Наименование:Air Tank

Каталожный номер:ZL40A.12.4.18

Комплект:1

Примечание:

№ на схеме:43

Наименование:Safe Valve

Каталожный номер:HF150

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:GB5783-86

Комплект:4

Примечание:M12x35

№ на схеме:47

Каталожный номер:JB982-77

Комплект:2

Примечание:14

№ на схеме:48

Наименование:Break Air Cylinder

Каталожный номер:ZL50E.9.7

Комплект:1

Примечание:

№ на схеме:49

Наименование:Pin Shaft

Каталожный номер:GB882-86

Комплект:2

Примечание:B10x35

№ на схеме:50

Наименование:Pin

Каталожный номер:GB91-86

Комплект:2

Примечание:3.2x16

№ на схеме:53

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:2

Примечание:M16

№ на схеме:55

Каталожный номер:GB93-87

Комплект:4

Примечание:6

№ на схеме:56

Каталожный номер:GB5783-86

Комплект:4

Примечание:M12x25

№ на схеме:57

Каталожный номер:GB93-87

Комплект:8

Примечание:12

№ на схеме:58

Каталожный номер:GB97.1-85

Комплект:4

Примечание:12

№ на схеме:59

Каталожный номер:ZL50.12.9A-1

Комплект:1

Примечание:

№ на схеме:60

Наименование:Air Braking Valve

Каталожный номер:XM-60C-3154010

Комплект:1

Примечание:

№ на схеме:61

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:4

Примечание:M8

№ на схеме:62

Наименование:Fixing Seat

Каталожный номер:ZL40A.13.4

Комплект:1

Примечание:

№ на схеме:63
