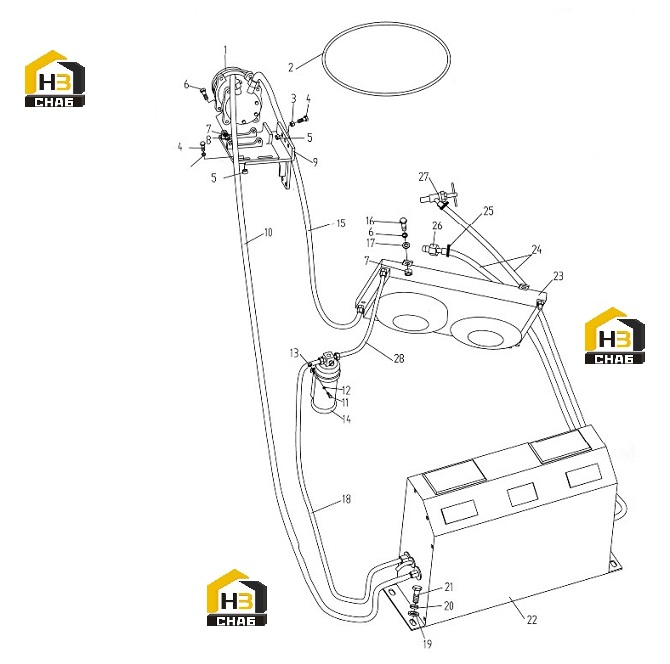

Система кондиционирования воздуха

Каталожный номер:GB93-87

Комплект:11

Примечание:10

№ на схеме:4

Каталожный номер:GB5783-86

Комплект:7

Примечание:M10x35

№ на схеме:5

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:11

Примечание:M10

№ на схеме:6

Каталожный номер:GB5783-86

Комплект:1

Примечание:M14x70

№ на схеме:7

Каталожный номер:GB93-87

Комплект:1

Примечание:14

№ на схеме:8

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:1

Примечание:M14

№ на схеме:9

Наименование:Compressor Bracket

Каталожный номер:LW560F.14.2 (1)

Комплект:1

Примечание:

№ на схеме:9.1.

Наименование:Compressor Bracket

Каталожный номер:522F.21III.1 (2)

Комплект:1

Примечание:

№ на схеме:9.2.

Наименование:Compressor Bracket

Каталожный номер:Z4G(II).11.1 (3)

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:153-2200

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:GB5783-86

Комплект:2

Примечание:M6x20

№ на схеме:12

Каталожный номер:GB93-87

Комплект:2

Примечание:6

№ на схеме:13

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:2

Примечание:M6

№ на схеме:14

Наименование:Tank

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:243-2600

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:GB5783-86

Комплект:4

Примечание:M10x45

№ на схеме:17

Каталожный номер:GB97.1-85

Комплект:4

Примечание:10

№ на схеме:18

Каталожный номер:236-1400

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:GB97.1-85

Комплект:4

Примечание:10

№ на схеме:20

Каталожный номер:GB93-87

Комплект:4

Примечание:10

№ на схеме:21

Каталожный номер:GB5783-86

Комплект:4

Примечание:M12x30

№ на схеме:22

Наименование:Evaporator

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:23

Наименование:Condensator

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:520F.24-1

Комплект:2

Примечание:

№ на схеме:25

Наименование:Double Steel Clam

Каталожный номер:JB3616.1-1984

Комплект:4

Примечание:20-24

№ на схеме:26

Наименование:Joint

Каталожный номер:ZL40A.15.3-5 (1)

Комплект:1

Примечание:

№ на схеме:26.1.

Наименование:Joint

Каталожный номер:ZL50E.14.2 (2)

Комплект:1

Примечание:

№ на схеме:26.2.

Наименование:Joint

Каталожный номер:ZL50E.14.2 (3)

Комплект:1

Примечание:

№ на схеме:27

Наименование:Switch

Каталожный номер:ZL50.26.5

Комплект:1

Примечание:(NPT3/8)

№ на схеме:28
