Система обогрева

Система обогрева

← Кабина в сборе Система кондиционирования воздуха →

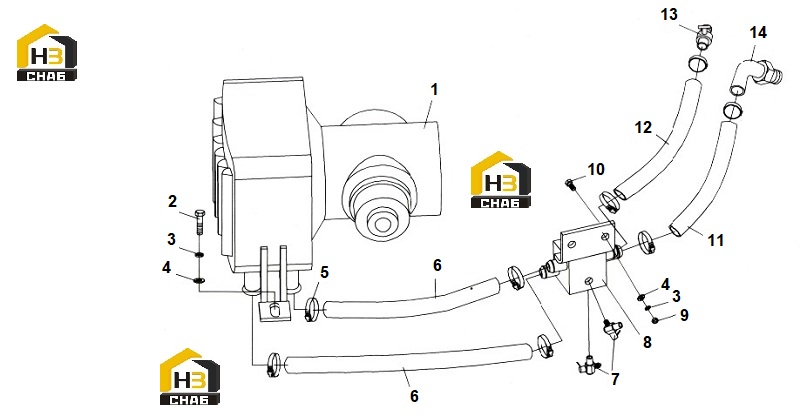

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Heat Blower
Каталожный номер:XZ13024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:GB5783-86
Комплект:4
Примечание:M8x20
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:GB93-87
Комплект:6
Примечание:8
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:GB95-85
Комплект:6
Примечание:8
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:JB3616.1-1984
Комплект:4
Примечание:22-26
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:LW541F.24-1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Drain Valve
Каталожный номер:ZL40A.12.4-1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Joint
Каталожный номер:LW541F.24.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:GB6170-86
Комплект:2
Примечание:M8
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:GB5783-86
Комплект:2
Примечание:M8x30
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:LW541F.24-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:LW541F.24-4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Drain Valve
Каталожный номер:ZL50.26.5
Комплект:1
Примечание:(NPT3/8)
0 ₽
шт
№ на схеме:14
Наименование:Joint
Каталожный номер:ZL40A.15.3-5
Комплект:1
Примечание:
