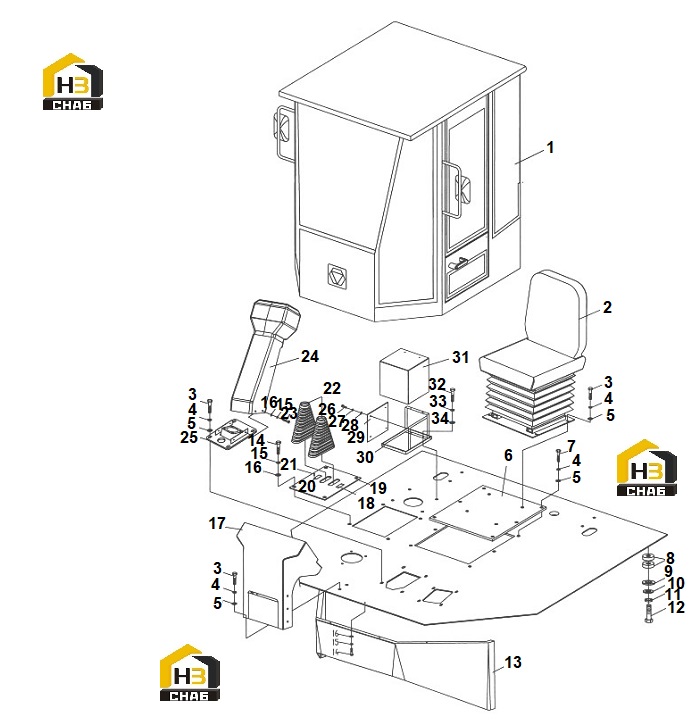

Кабина в сборе

← Система джойстика Система обогрева →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab Assembly

Каталожный номер:LW560F.10A.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Chair Assembly

Каталожный номер:XGZY-13

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:12

Примечание:M10x20

№ на схеме:4

Наименование:Washer

Каталожный номер:GB93-87

Комплект:28

Примечание:10

№ на схеме:5

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:28

Примечание:10

№ на схеме:6

Наименование:Plate

Каталожный номер:LW520G.10.1.1-4

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:6

Примечание:M10x16

№ на схеме:8

Наименование:Gasket

Каталожный номер:LW560F.10A-3

Комплект:12

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:Z5G(V).10-2

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:6

Примечание:16

№ на схеме:11

Наименование:Washer

Каталожный номер:GB93-87

Комплект:6

Примечание:16

№ на схеме:12

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:6

Примечание:M16x90

№ на схеме:13

Наименование:Front Board

Каталожный номер:LW560F.10-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:10

Примечание:M8x25

№ на схеме:15

Наименование:Washer

Каталожный номер:GB93-87

Комплект:14

Примечание:8

№ на схеме:16

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:14

Примечание:8

№ на схеме:17

Наименование:Instrument Box

Каталожный номер:520E.6.5.2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Decal

Каталожный номер:ZL40A.16A-5

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover

Каталожный номер:520E.6.5-1

Комплект:1

Примечание:

№ на схеме:20

Наименование:Decal

Каталожный номер:ZL40A.16A-6

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rivet

Каталожный номер:GB67-85

Комплект:8

Примечание:3x10

№ на схеме:22

Наименование:Dust Proof Cover

Каталожный номер:Z3G.15-5

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M8x20

№ на схеме:24

Наименование:Cover of Steering Valve

Каталожный номер:LW520G.10.2.2-1

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seat of Steering Valve

Каталожный номер:LW520G.10.2.1

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:10

Примечание:M6x12

№ на схеме:27

Наименование:Washer

Каталожный номер:GB93-87

Комплект:10

Примечание:6

№ на схеме:28

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:10

Примечание:6

№ на схеме:29

Наименование:Carrying Plate of Fuse Box

Каталожный номер:Z5G.10-3

Комплект:1

Примечание:

№ на схеме:30

Наименование:Control Box Stand

Каталожный номер:LW520G.10.3.2

Комплект:1

Примечание:

№ на схеме:31

Наименование:Control Box

Каталожный номер:LW560F.10.2.1

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M12x20

№ на схеме:33

Наименование:Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:12

№ на схеме:34

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:4

Примечание:12

№ на схеме:35

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:6

Примечание:M16
