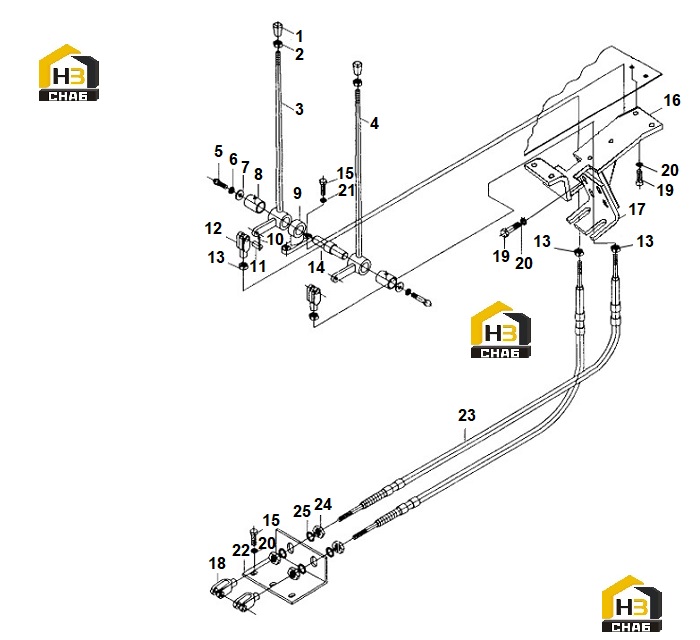

Система джойстика

← Система регулирования переменной скорости Кабина в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Handle Ball

Каталожный номер:SBQ-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:GB6172-86

Комплект:2

Примечание:M12

№ на схеме:3

Наименование:Control Lever of lifting Arm

Каталожный номер:LW560F.7.1.14.2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tilting Control Lever

Каталожный номер:LW560F.7.1.14.3

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:2

Примечание:M6x20

№ на схеме:6

Наименование:Washer

Каталожный номер:ZL50(II).10.7-3

Комплект:2

Примечание:

№ на схеме:7

Наименование:Ball Bearing With Deep Slot

Каталожный номер:GB/T276-94

Комплект:4

Примечание:

№ на схеме:8

Наименование:Shaft Sleeve

Каталожный номер:ZL50(II).10.7-1

Комплект:2

Примечание:

№ на схеме:9

Наименование:Fixing Seat

Каталожный номер:ZL50.10.7-1

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:GB91-86

Комплект:2

Примечание:2.5x16

№ на схеме:11

Наименование:Pin Shaft

Каталожный номер:GB882-86

Комплект:2

Примечание:B10x35

№ на схеме:12

Наименование:York Joint

Каталожный номер:ZL40.7.5-2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Flat Nut

Каталожный номер:GB6173-86

Комплект:4

Примечание:M10x1

№ на схеме:14

Наименование:Shaft

Каталожный номер:ZL50(II).10.7-2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:5

Примечание:M10x25

№ на схеме:16

Наименование:Supporting Carrier

Каталожный номер:LW560F.7.1.14.1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fixing Plate

Каталожный номер:LW541F.7.3.1-1

Комплект:1

Примечание:

№ на схеме:18

Наименование:York Joint

Каталожный номер:ZL40.10.7-7

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:11

Примечание:M10x30

№ на схеме:20

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:8

Примечание:10

№ на схеме:21

Наименование:Washer

Каталожный номер:GB93-87

Комплект:9

Примечание:10

№ на схеме:22

Наименование:Fixing Plate

Каталожный номер:ZL50.10.7-5A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Soft Shaft

Каталожный номер:ZL50E.7.1.17.2

Комплект:2

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:GB808-88

Комплект:8

Примечание:M18x1.5

№ на схеме:25

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:4

Примечание:18

№ на схеме:26

Наименование:Handle Ball

Каталожный номер:SBQ-02

Комплект:1

Примечание:
