Цилиндр тормозной

← Тормоз стояночный Система рабочая гидравлическая →

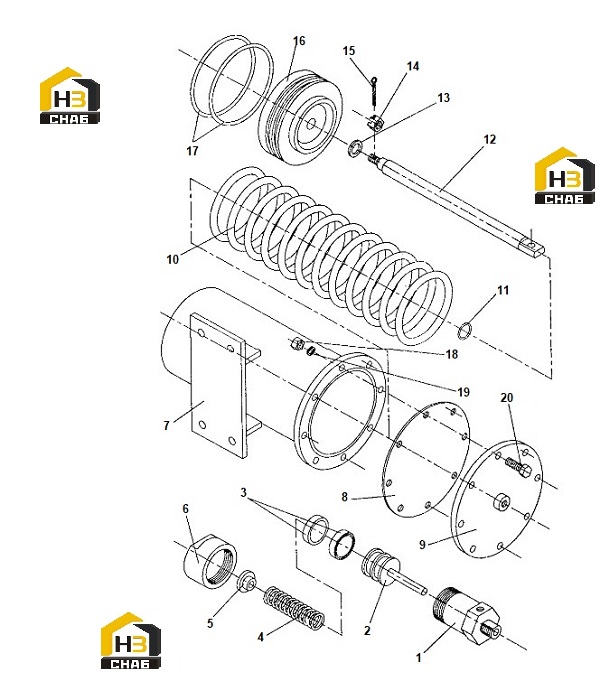

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder

Каталожный номер:ZL50E.9.6-5

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston

Каталожный номер:ZL50E.9.6-1.

Комплект:1

Примечание:

№ на схеме:3

Наименование:Yx Seal Ring

Каталожный номер:JB/ZQ4264-86

Комплект:2

Примечание:D40

№ на схеме:4

Наименование:Spring

Каталожный номер:ZL50E.9-6-2

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring Seat

Каталожный номер:ZL50E.9.6-4

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cylinder Cover

Каталожный номер:ZL50E.9.6-3

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air Cylinder

Каталожный номер:ZL50E.9.7.1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:ZL50E.9.7-3

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cylinder Cover

Каталожный номер:ZL50E.9.7.2

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:ZL50E.9.7-2

Комплект:1

Примечание:

№ на схеме:11

Наименование:O Seal Ring

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:20×2.65

№ на схеме:12

Наименование:Piston Rod

Каталожный номер:ZL50E.9.7-5

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:ZL50E.9.7-4

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:GB6181-86

Комплект:1

Примечание:M12

№ на схеме:15

Наименование:Cotter Pin

Каталожный номер:GB91-86

Комплект:1

Примечание:3.2×22

№ на схеме:16

Наименование:Piston

Каталожный номер:ZL50E.9.7-1

Комплект:1

Примечание:

№ на схеме:17

Наименование:O Seal Ring

Каталожный номер:GB3452.1-82

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:GB41-86

Комплект:8

Примечание:M8

№ на схеме:19

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:8

№ на схеме:20

Наименование:Bolt

Каталожный номер:GB5781-86

Комплект:8

Примечание:M8×30
