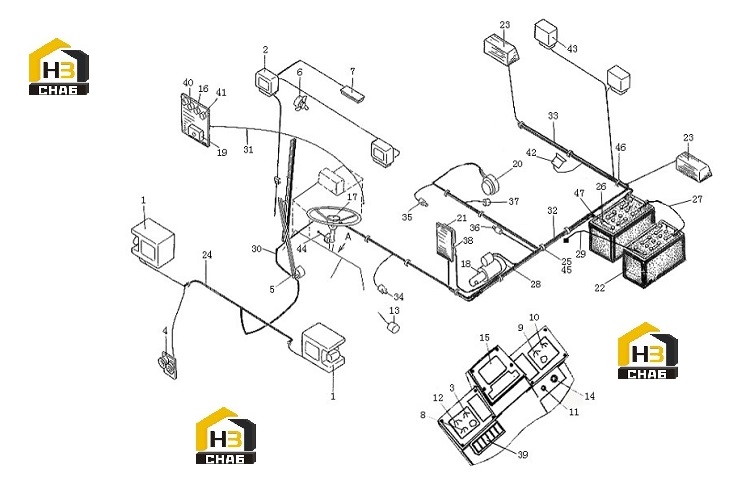

Система электрическая

← Цилиндр стрелы левый и правый Система двигателя (wd615g.220) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Working Lamp

Каталожный номер:XGGD03

Комплект:2

Примечание:

№ на схеме:2

Наименование:Working Lamp

Каталожный номер:XGGD04

Комплект:2

Примечание:

№ на схеме:3

Наименование:Water Temperature Meter

Каталожный номер:SW2401

Комплект:1

Примечание:

№ на схеме:4

Наименование:Horn

Каталожный номер:DL50BD/G-24V

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rain Wiper

Каталожный номер:ZD2312

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fan

Каталожный номер:SGF-03

Комплект:1

Примечание:

№ на схеме:7

Наименование:Head Lamp

Каталожный номер:CS130

Комплект:1

Примечание:

№ на схеме:8

Наименование:Voltage Meter

Каталожный номер:DY2401

Комплект:1

Примечание:

№ на схеме:9

Наименование:T/M Oil Temperature Meter

Каталожный номер:YW2401

Комплект:1

Примечание:

№ на схеме:10

Наименование:Air Pressure Meter

Каталожный номер:QY2401

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rain Wiper Switch

Каталожный номер:JK114

Комплект:1

Примечание:

№ на схеме:12

Наименование:Engine Oil Pressure Meter

Каталожный номер:YY2401

Комплект:1

Примечание:

№ на схеме:13

Наименование:Brake Switch

Каталожный номер:JN150

Комплект:1

Примечание:

№ на схеме:14

Наименование:Igniting Switch

Каталожный номер:XGHK02

Комплект:1

Примечание:(JK406c-2)

№ на схеме:15

Наименование:Medium Instrument Board

Каталожный номер:XL5.001.006

Комплект:1

Примечание:

№ на схеме:16

Наименование:Horn Relay

Каталожный номер:JL2B

Комплект:1

Примечание:

№ на схеме:17

Наименование:Horn Button

Каталожный номер:LAN

Комплект:1

Примечание:

№ на схеме:18

Наименование:Start Motor

Каталожный номер:QD2827DE

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fuse Box

Каталожный номер:XGBX508-2

Комплект:1

Примечание:(Bx508)

№ на схеме:20

Наименование:Alternator

Каталожный номер:JFZ2405

Комплект:1

Примечание:

№ на схеме:21

Наименование:Switch Of Electrical Resource

Каталожный номер:DK2312A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Battery

Каталожный номер:6-QW-120B

Комплект:2

Примечание:

№ на схеме:23

Наименование:Rear Lamp

Каталожный номер:XH8-2L2

Комплект:2

Примечание:

№ на схеме:24

Наименование:Wires

Каталожный номер:LW560F.11.1

Комплект:1

Примечание:

№ на схеме:25

Наименование:Wires Support

Каталожный номер:3700930

Комплект:5

Примечание:

№ на схеме:26

Наименование:Battery Wire

Каталожный номер:XGXD2500-10

Комплект:1

Примечание:

№ на схеме:27

Наименование:Battery Wire

Каталожный номер:XGXD450-10

Комплект:1

Примечание:

№ на схеме:28

Наименование:Battery Wire

Каталожный номер:XGXD700-10

Комплект:1

Примечание:

№ на схеме:29

Наименование:Battery Wire

Каталожный номер:XGXD850-10

Комплект:1

Примечание:

№ на схеме:30

Наименование:Meter Wires

Каталожный номер:LW560F.11A.2

Комплект:1

Примечание:

№ на схеме:31

Наименование:Control Box Wires

Каталожный номер:LW560F.11.3

Комплект:1

Примечание:

№ на схеме:32

Наименование:Wires Of Rear Chassis

Каталожный номер:LW560F.11A.4

Комплект:1

Примечание:

№ на схеме:33

Наименование:Tail Lamp Wire

Каталожный номер:LW560F.11A.5

Комплект:1

Примечание:

№ на схеме:34

Наименование:T/M Oil Temperature Sensor

Каталожный номер:18WGM001

Комплект:1

Примечание:

№ на схеме:35

Наименование:Engine Oil Pressure Sensor

Каталожный номер:YG6221C

Комплект:1

Примечание:

№ на схеме:36

Наименование:Water Temperature Sensor

Каталожный номер:18WGZ001

Комплект:1

Примечание:

№ на схеме:37

Наименование:Brake Air Pressure Sensor

Каталожный номер:YG6221E1

Комплект:1

Примечание:

№ на схеме:38

Наименование:Relay

Каталожный номер:XGJD01

Комплект:1

Примечание:(JN3A)

№ на схеме:39

Наименование:Switches

Каталожный номер:JK932-50G

Комплект:1

Примечание:

№ на схеме:40

Наименование:Flasher

Каталожный номер:SG252

Комплект:1

Примечание:

№ на схеме:41

Наименование:Warning Buzzer

Каталожный номер:XGFM24

Комплект:1

Примечание:(FM211)

№ на схеме:42

Наименование:Back Buzzer

Каталожный номер:XGDB01

Комплект:1

Примечание:(DCQ-1)

№ на схеме:43

Наименование:Rear Working Lamp

Каталожный номер:XGZ-1

Комплект:2

Примечание:

№ на схеме:44

Наименование:Steering Lamp Switch

Каталожный номер:JK802A

Комплект:1

Примечание:

№ на схеме:45

Наименование:Wires Support

Каталожный номер:3700913E0

Комплект:2

Примечание:

№ на схеме:46

Наименование:Wires Support

Каталожный номер:3700912E0

Комплект:6

Примечание:

№ на схеме:47

Наименование:Rubber Sleeve

Каталожный номер:HT-32

Комплект:8

Примечание:
