Цилиндр стрелы левый и правый

← Цилиндр вращающийся ковшовый Система электрическая →

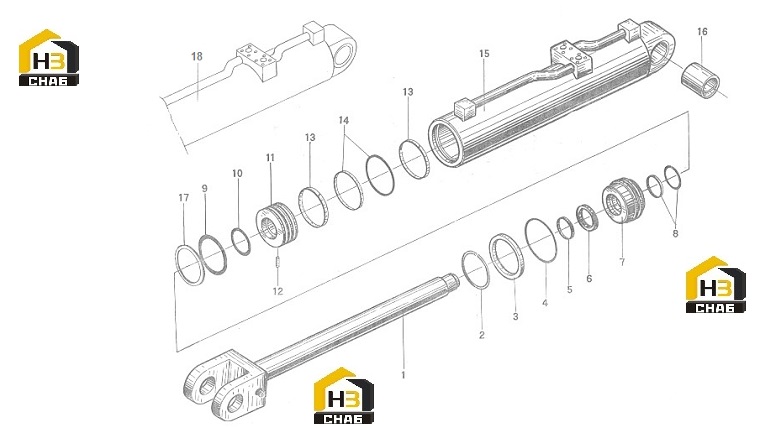

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod

Каталожный номер:ZL50E.7.1.3.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap Ring Cover

Каталожный номер:GB894.1-86

Комплект:1

Примечание:140

№ на схеме:3

Наименование:Snap Ring

Каталожный номер:ZL50E.7.1.3-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Snap Ring Cover

Каталожный номер:ZL50E.7.1.3-2

Комплект:1

Примечание:165

№ на схеме:5

Наименование:Seal Ring

Каталожный номер:GB10708.3-89

Комплект:1

Примечание:80

№ на схеме:6

Наименование:KYC Ring

Каталожный номер:JB/JQ22101-87

Комплект:1

Примечание:80x95x11.5

№ на схеме:7

Наименование:Guide Sleeve

Каталожный номер:ZL50E.7.1.3-3

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal Ring

Каталожный номер:S-55013

Комплект:1

Примечание:d80

№ на схеме:9

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:160x5.7

№ на схеме:10

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:85x3.1

№ на схеме:11

Наименование:Piston

Каталожный номер:ZL50.10.2.6

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:GB79-85

Комплект:1

Примечание:m12x45

№ на схеме:13

Наименование:Supporting Ring

Каталожный номер:ZL50.10.2-7

Комплект:2

Примечание:

№ на схеме:14

Наименование:Glyd Ring

Каталожный номер:S-55044

Комплект:1

Примечание:d160

№ на схеме:15

Наименование:Cylinder Body (Right)

Каталожный номер:Z5G.7.1.3.1A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lining Bushing

Каталожный номер:ZL50E.7.1.3-7

Комплект:1

Примечание:

№ на схеме:17

Наименование:Snap Ring Cover

Каталожный номер:GB1235-76

Комплект:1

Примечание:a160x2

№ на схеме:18

Наименование:Cylinder Body (Left)

Каталожный номер:Z5G.7.1.24.1A

Комплект:1

Примечание:
