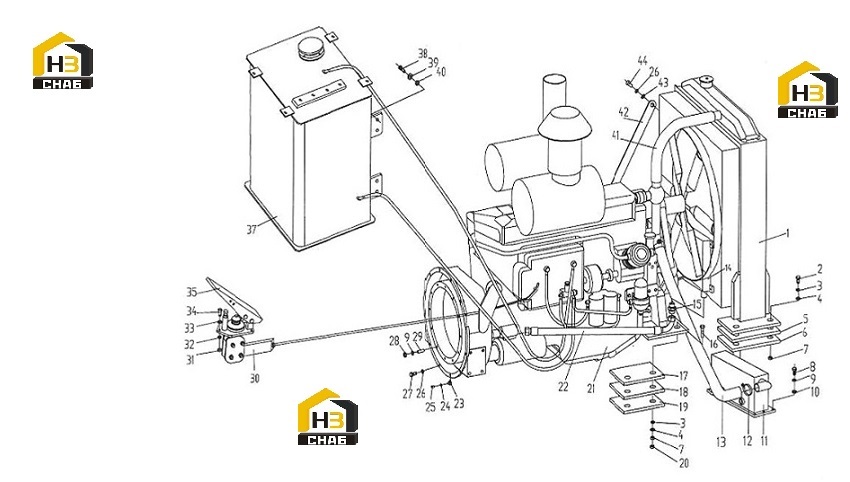

Система двигателя (wd615g.220)

Каталожный номер:GB5783-86

Комплект:4

Примечание:M14×70

№ на схеме:3

Каталожный номер:GB93-87

Комплект:8

Примечание:14

№ на схеме:4

Каталожный номер:GB97.1-85

Комплект:8

Примечание:14

№ на схеме:5

Наименование:Absorber

Каталожный номер:LW560F.01A.1-3

Комплект:4

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:LW560F.01A.1-4

Комплект:2

Примечание:

№ на схеме:7

Каталожный номер:GB6170-86

Комплект:8

Примечание:M14

№ на схеме:8

Каталожный номер:GB5783-86

Комплект:4

Примечание:M10×30

№ на схеме:9

Каталожный номер:GB93-87

Комплект:16

Примечание:10

№ на схеме:10

Каталожный номер:GB97.1-85

Комплект:4

Примечание:10

№ на схеме:11

Наименование:Radiator

Каталожный номер:XGYS01-13

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clump

Каталожный номер:JB/T8870-1999

Комплект:6

Примечание:D70

№ на схеме:13

Каталожный номер:LW560F.01A.1A-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hydraulic Oil Radiator

Каталожный номер:XGYS01-14

Комплект:1

Примечание:

№ на схеме:15

Наименование:Tie-In

Каталожный номер:LW560F.7.2.5

Комплект:2

Примечание:

№ на схеме:16

Каталожный номер:GB5782-86

Комплект:4

Примечание:M10×30

№ на схеме:17

Наименование:Rubber Washer

Каталожный номер:ZL40.1-6

Комплект:2

Примечание:

№ на схеме:18

Наименование:Absorber

Каталожный номер:ZL40A.01-11

Комплект:2

Примечание:

№ на схеме:19

Каталожный номер:ZL40A.1-12

Комплект:2

Примечание:

№ на схеме:20

Каталожный номер:GB6172-86

Комплект:4

Примечание:M14

№ на схеме:21

Наименование:Engine

Каталожный номер:WD61567G3-36

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:LW560F.7.2.8

Комплект:2

Примечание:

№ на схеме:23

Наименование:Tie-In

Каталожный номер:ZL50E.1.3

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clump

Каталожный номер:JB/T8870-1999

Комплект:2

Примечание:D32

№ на схеме:25

Каталожный номер:ZL50E.1-1

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:GB93-87

Комплект:20

Примечание:12

№ на схеме:27

Каталожный номер:GB5783-86

Комплект:12

Примечание:M12×45

№ на схеме:28

Каталожный номер:GB6171-86

Комплект:12

Примечание:M10×1

№ на схеме:29

Каталожный номер:GB899-88

Комплект:12

Примечание:AM10×1×20

№ на схеме:30

Наименование:Bracket

Каталожный номер:Z5G.1.1.7A-1

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:GB6170-86

Комплект:2

Примечание:M6

№ на схеме:32

Каталожный номер:GB93-87

Комплект:5

Примечание:6

№ на схеме:33

Каталожный номер:GB97.1-85

Комплект:7

Примечание:6

№ на схеме:34

Каталожный номер:GB5783-86

Комплект:5

Примечание:M6×25

№ на схеме:35

Наименование:Accelerator Control Value

Каталожный номер:XZ1129001

Комплект:1

Примечание:

№ на схеме:37

Наименование:Fuel Tank

Каталожный номер:LW560F.1.1.1

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:GB5783-86

Комплект:8

Примечание:M20×40

№ на схеме:39

Каталожный номер:GB93-87

Комплект:8

Примечание:20

№ на схеме:40

Каталожный номер:GB97.1-85

Комплект:8

Примечание:20

№ на схеме:41

Каталожный номер:LW560F.01A.1-1

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bracket

Каталожный номер:LW560F.01AII.1A-1

Комплект:2

Примечание:

№ на схеме:43

Каталожный номер:GB97.1-85

Комплект:8

Примечание:12

№ на схеме:44
