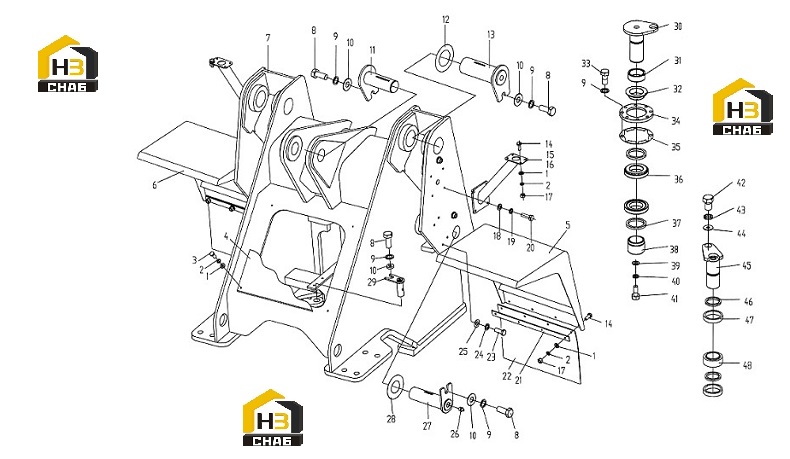

Рама передняя в сборе

← Бак топливный Рама задняя в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:20

Примечание:8

№ на схеме:2

Наименование:Washer

Каталожный номер:GB93-87

Комплект:20

Примечание:8

№ на схеме:3

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M8x16

№ на схеме:4

Наименование:Covering Plate

Каталожный номер:ZL50G.6-10

Комплект:1

Примечание:

№ на схеме:5

Наименование:Left Splash Fender

Каталожный номер:Z5G.6.18A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Right Splash Fender

Каталожный номер:Z5G.6.19A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Front Frame

Каталожный номер:LW560F.06.1

Комплект:1

Примечание:

№ на схеме:7.1.

Наименование:Front Frame

Каталожный номер:LW541F.05II.1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:7

Примечание:M16x25

№ на схеме:9

Наименование:Washer

Каталожный номер:GB93-87

Комплект:15

Примечание:16

№ на схеме:10

Наименование:Washer

Каталожный номер:GB96-85

Комплект:7

Примечание:16

№ на схеме:11

Наименование:Tilt Cylinder-Frame Pin

Каталожный номер:ZL50E.6.14

Комплект:1

Примечание:

№ на схеме:12

Наименование:Adjusting Gasket

Каталожный номер:TL002007

Комплект:4

Примечание:

№ на схеме:13

Наименование:Lifting Arm-Frame Pin

Каталожный номер:LW541F.05.3

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:16

Примечание:M8x20

№ на схеме:15

Наименование:Left Lamp Bracket

Каталожный номер:Z5G.6.16A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Right Lamp Bracket

Каталожный номер:Z5G.6.17A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:GB6170-86

Комплект:16

Примечание:M8

№ на схеме:18

Наименование:Washer

Каталожный номер:GB97.1-86

Комплект:8

Примечание:10

№ на схеме:19

Наименование:Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:10

№ на схеме:20

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:8

Примечание:M10x35

№ на схеме:21

Наименование:Carrying Plate

Каталожный номер:Z5G.6.18-1

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rubber Pad

Каталожный номер:Z5G.6.18-2

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:8

Примечание:M12x30

№ на схеме:24

Наименование:Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:12

№ на схеме:25

Наименование:Washer

Каталожный номер:GB97.1-86

Комплект:8

Примечание:12

№ на схеме:26

Наименование:Oil Cup

Каталожный номер:JB/T7940.1-1995

Комплект:7

Примечание:M10×1

№ на схеме:27

Наименование:Lifting Arm Cylinder-Frame Pin

Каталожный номер:LW541F.05.6

Комплект:2

Примечание:

№ на схеме:28

Наименование:Adjusting Gasket

Каталожный номер:TL002005

Комплект:2

Примечание:

№ на схеме:29

Наименование:Steering Pin

Каталожный номер:LW541F.06.1

Комплект:2

Примечание:

№ на схеме:30

Наименование:Upper Articulating Pin

Каталожный номер:LW541F.05.5

Комплект:1

Примечание:

№ на схеме:31

Наименование:Shaft sleeve

Каталожный номер:LW541F.05-1

Комплект:1

Примечание:

№ на схеме:32

Наименование:Spacing Sleeve

Каталожный номер:LW541F.05-2

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:GB5782-86

Комплект:8

Примечание:M16x55

№ на схеме:34

Наименование:Bearing Cap

Каталожный номер:ZL50E.6-3

Комплект:1

Примечание:

№ на схеме:35

Наименование:Adjusting Gasket

Каталожный номер:LW541F.05-4,-5,-6

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bearing

Каталожный номер:GB297-84

Комплект:2

Примечание:7517E

№ на схеме:37

Наименование:Skeleton Oil Seal

Каталожный номер:GB9877.1-88

Комплект:2

Примечание:B100x125x12d

№ на схеме:38

Наименование:Lower Cover

Каталожный номер:ZL50E.6-2

Комплект:1

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:4

Примечание:18

№ на схеме:40

Наименование:Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:18

№ на схеме:41

Наименование:Bolt

Каталожный номер:GB5785-86

Комплект:4

Примечание:M18x1.5x65

№ на схеме:42

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:1

Примечание:M20x30

№ на схеме:43

Наименование:Washer

Каталожный номер:GB93-87

Комплект:1

Примечание:20

№ на схеме:44

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:1

Примечание:20

№ на схеме:45

Наименование:Lower Articulating Pin

Каталожный номер:LW541F.05.4

Комплект:1

Примечание:

№ на схеме:46

Наименование:Seal Ring

Каталожный номер:GB9877.1-88

Комплект:2

Примечание:B80x100x10

№ на схеме:47

Наименование:Protecting Bracket of Bearing

Каталожный номер:ZL50E.6-6

Комплект:2

Примечание:

№ на схеме:48

Наименование:Bearing

Каталожный номер:GB304.5-81

Комплект:1

Примечание:GE80ES
