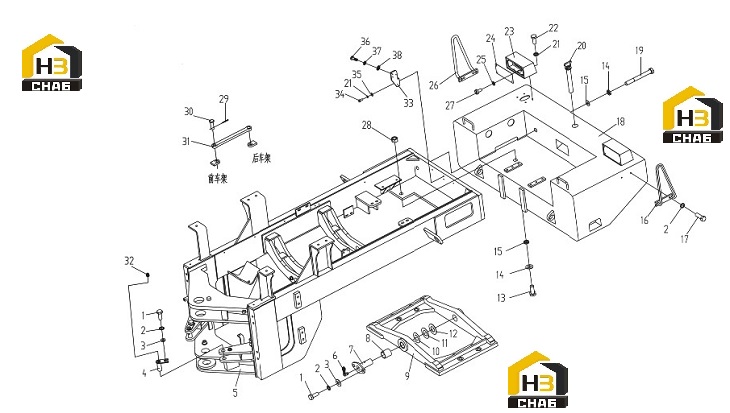

Рама задняя в сборе

← Рама передняя в сборе Платформа левая и правая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:6

Примечание:M16x25

№ на схеме:2

Наименование:Washer

Каталожный номер:GB93-87

Комплект:6

Примечание:16

№ на схеме:3

Наименование:Washer

Каталожный номер:GB96-85

Комплект:6

Примечание:16

№ на схеме:4

Наименование:Steering Pin

Каталожный номер:LW541F.06.1

Комплект:2

Примечание:

№ на схеме:5

Наименование:Rear Chassis

Каталожный номер:LW541F.06.2

Комплект:1

Примечание:

№ на схеме:5.1.

Наименование:Rear Chassis

Каталожный номер:LW541F.06II.2

Комплект:1

Примечание:

№ на схеме:6

Наименование:Grease Tube

Каталожный номер:LW560F.6A.9

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sway Frame Pin

Каталожный номер:LW541F.06.3

Комплект:2

Примечание:

№ на схеме:8

Наименование:Sleeve

Каталожный номер:LW541F.06-1

Комплект:2

Примечание:

№ на схеме:9

Наименование:Sway Frame

Каталожный номер:LW541F.06.4

Комплект:1

Примечание:

№ на схеме:10

Наименование:Adjusting Cushion

Каталожный номер:TL002002

Комплект:2

Примечание:

№ на схеме:11

Наименование:Adjusting Cushion

Каталожный номер:ZL50E.6-14

Комплект:2

Примечание:

№ на схеме:12

Наименование:Adjusting Cushion

Каталожный номер:ZL50E.6-15

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:GB5785-86

Комплект:2

Примечание:M36x3x280

№ на схеме:14

Наименование:Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:36

№ на схеме:15

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:4

Примечание:36

№ на схеме:16

Наименование:Armrest

Каталожный номер:530D.8.5

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M16x40

№ на схеме:18

Наименование:Counterweight

Каталожный номер:LW560F.6.5A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:GB5785-86

Комплект:2

Примечание:M36x3x240

№ на схеме:20

Наименование:Towing Pin

Каталожный номер:Z5G(VII).6.3

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:GB93-87

Комплект:10

Примечание:8

№ на схеме:22

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:8

Примечание:M8x16

№ на схеме:23

Наименование:Lamp Carrier

Каталожный номер:Z5G.6.9.3

Комплект:2

Примечание:

№ на схеме:24

Наименование:Lamp Cover

Каталожный номер:Z5G.6.9-1

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:8

Примечание:5

№ на схеме:26

Наименование:Armrest

Каталожный номер:530D.8.6

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:GB67-85

Комплект:8

Примечание:5x12

№ на схеме:28

Наименование:Nut

Каталожный номер:GB6171-86

Комплект:2

Примечание:M36x3

№ на схеме:29

Наименование:Spring Pin

Каталожный номер:LW321F.05-2

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pin Shaft

Каталожный номер:GB882-86

Комплект:2

Примечание:B32x65

№ на схеме:31

Наименование:Connecting Link

Каталожный номер:ZL50E.6-11

Комплект:1

Примечание:

№ на схеме:32

Наименование:Oil Cup

Каталожный номер:JB/T7940.1-1995

Комплект:2

Примечание:M10×1

№ на схеме:33

Наименование:Back Buzzer Carrier

Каталожный номер:LW560F.11A.6-1

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:2

Примечание:M8×30

№ на схеме:35

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:2

Примечание:8

№ на схеме:36

Наименование:Screw

Каталожный номер:GB67-85

Комплект:3

Примечание:M6×12

№ на схеме:37

Наименование:Washer

Каталожный номер:GB93-87

Комплект:3

Примечание:6

№ на схеме:38

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:3

Примечание:6
