Бак топливный

← Клапан регулирующий дроссельной заслонки Рама передняя в сборе →

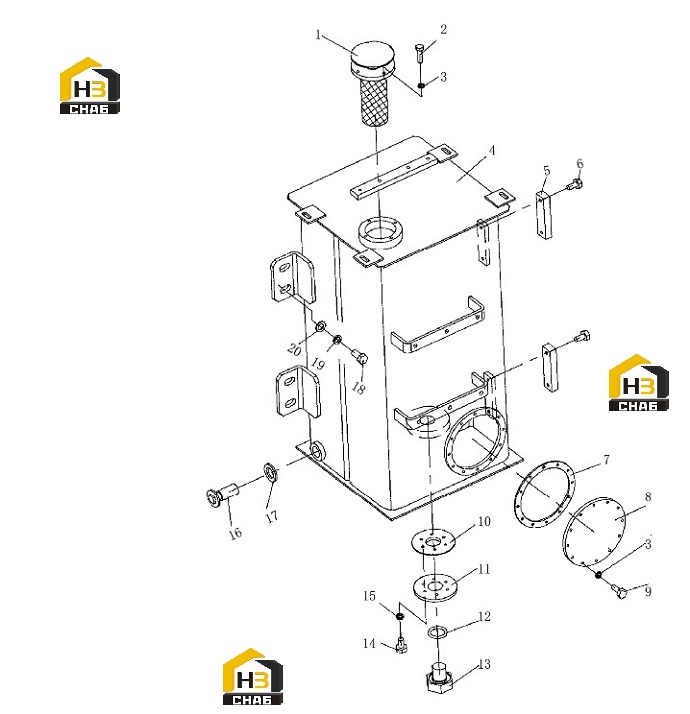

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil Filter

Каталожный номер:XGKL2-10×0.63

Комплект:1

Примечание:(QL-8)

№ на схеме:2

Наименование:Screw

Каталожный номер:GB70-85

Комплект:4

Примечание:M8x16

№ на схеме:3

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:16

Примечание:8

№ на схеме:4

Наименование:Fuel Tank

Каталожный номер:LW560F.1.1.1.1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Level Gauge

Каталожный номер:YWZ-127

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:GB70-85

Комплект:4

Примечание:M10x50

№ на схеме:7

Наименование:Thim

Каталожный номер:ZL50E.1.2-2

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:ZL50E.1.2-1

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:12

Примечание:M8x25

№ на схеме:10

Наименование:Thim

Каталожный номер:ZL40.1.3-8

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:ZL50E.1A.2.2

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-‛Ring

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:18×2.65

№ на схеме:13

Наименование:Plug

Каталожный номер:510D.1.3A-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:6

Примечание:M10×25

№ на схеме:15

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:6

Примечание:10

№ на схеме:16

Наименование:Oil Filter

Каталожный номер:XGKL5-10×100

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:JB982-77

Комплект:1

Примечание:45

№ на схеме:18

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:4

Примечание:M20×40

№ на схеме:19

Наименование:Lock Washer

Каталожный номер:GB93-87

Комплект:4

Примечание:20

№ на схеме:20

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:4

Примечание:20
