Капот двигателя

← Лестница Комплектующие ковша →

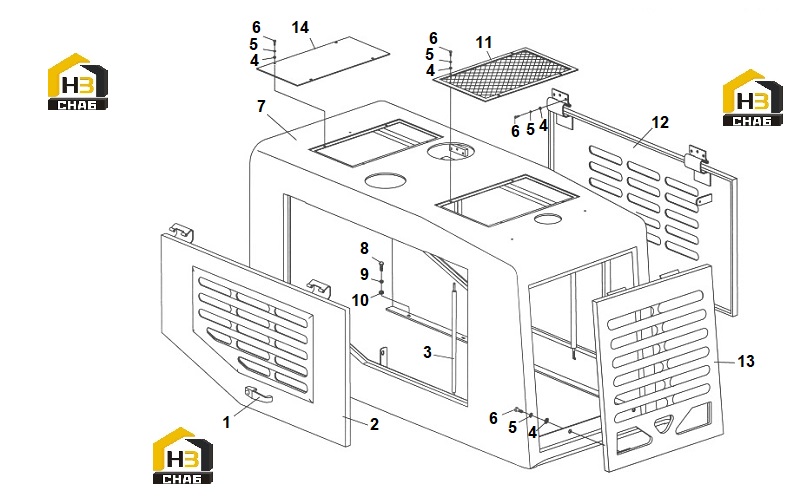

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Door Lock

Каталожный номер:GJMB-6

Комплект:2

Примечание:

№ на схеме:2

Наименование:Left Side Door

Каталожный номер:LW560F.12II.2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pneumatic Spring

Каталожный номер:XZQD

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:22

Примечание:10

№ на схеме:5

Наименование:Washer

Каталожный номер:GB93-87

Комплект:22

Примечание:10

№ на схеме:6

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:22

Примечание:M10×25

№ на схеме:7

Наименование:Hood Body

Каталожный номер:LW560F.12A.1 (1)

Комплект:1

Примечание:

№ на схеме:7.1.

Наименование:Hood Body

Каталожный номер:LW560F.12AII.1 (2)

Комплект:1

Примечание:

№ на схеме:7.2.

Наименование:Hood Body

Каталожный номер:LW560F.12AIII.1 (3)

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:8

Примечание:12

№ на схеме:9

Наименование:Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:12

№ на схеме:10

Наименование:Bolt

Каталожный номер:GB5783-86

Комплект:8

Примечание:M12x30

№ на схеме:11

Наименование:Net

Каталожный номер:LW560F.12.1-2 (1,2)

Комплект:1

Примечание:

№ на схеме:12

Наименование:Right Side Door

Каталожный номер:LW560F.12 II.3

Комплект:1

Примечание:

№ на схеме:13

Наименование:Back Hood

Каталожный номер:LW560F.12A.2

Комплект:1

Примечание:

№ на схеме:14

Наименование:Net

Каталожный номер:ZL50(II).18.1A.3

Комплект:1

Примечание:
